| Place of Origin | China |
| 브랜드 이름 | ZANE |
| 인증 | CE,ISO |
| Model Number | GMH9CA |
선형 가이드웨이는 선형 모션 베어링 및 선형 슬라이딩 가이드 시스템이며, 고속, 낮은 노이즈 레벨 애플리케이션을 위해 설계되었습니다.시스템은 넓은 작동 온도 범위를 가지고 있으며, 정사각형 및 플랜지 장착 유형 모두에 제공됩니다.내구성 있는 스테인리스 스틸로 제작된 선형 모션 시스템은 매우 신뢰할 수 있으며 부드럽고 효율적이고 정확한 선형 모션을 제공합니다. 선형 가이드웨이는 설치 및 유지 보수가 쉽습니다.그리고 다양한 산업용 용도로 사용하기에 적합합니다.선형 가이드 라인은 높은 수준의 정확성과 반복성을 제공하므로 정확성을 요구하는 응용 프로그램에 훌륭한 선택입니다.다양한 크기와 구성으로, 선형 가이드웨이는 모든 선형 운동 응용 프로그램에 이상적인 선택입니다.
| 모델 | 조합 크기 (mm) | 블록 크기 ((mm) | 슬라이드 레일 크기 (mm) | 역학적 부하 | 정적 부하 |
허용되는 정적 모멘트 kgf*M
(kgf • m) |
슬라이딩 레일 고정 볼트 크기 (mm) |
||||||||||||||||
| H | 1 | N | W | B | B | c | L1 | L | MxL | Wr | HR | D | h | d | P | E | C ((kgf) | C ((kgf) | 이 씨 | MP | 내 | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. | 3 | 2.6 | - | - | Ml 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||

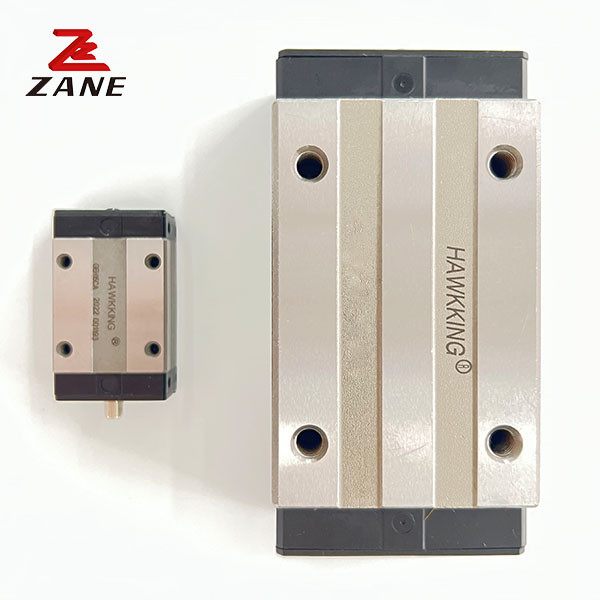

ZANE의 GMH9CA 선형 가이드웨이는 다양한 응용 분야에 선형 모션 솔루션을 제공하는 고성능 선형 모션 구성 요소입니다.낮은 유지 보수 및 내구성 GMH9CA 선형 가이드웨이는 우수한 성능을 제공합니다, 넓은 작동 온도 범위와 사용자 정의 높이 선형 가이드웨이는 신뢰할 수 있고 부드럽고 정확한 선형 움직임을 제공하며 선형 자동화 시스템에서 널리 사용됩니다.CNC 기계 도구 및 기타 산업또한 선형 슬라이딩 가이드, 선형 모션 구성 요소 및 선형 모션 구성 요소 시스템과 같은 다른 선형 모션 구성 요소와 결합하여 고 정밀, 낮은 소음,고효율성 및 저 유지보수 작업.
