| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | 쟌게우 |

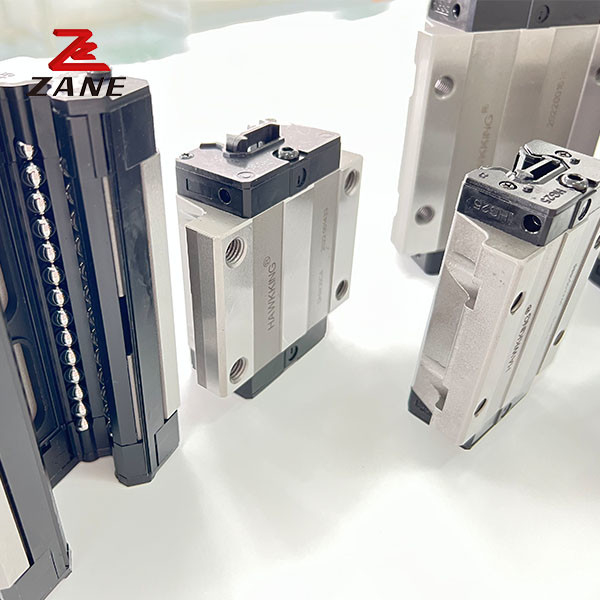

GEW25CA 내구성 선형 철도 안내 블록 레이어 CNC 선형 안내
선형 가이드는 볼을 교체하기 위해 롤러를 사용하며 롤러와 경로 사이의 접촉 방식은 점 접촉에서 선형 접촉으로 변경됩니다.이는 롤링 선형 가이드의 경직성을 크게 향상시키고 기계가 더 높은 정확성을 유지할 수 있습니다..GGC 선형 가이드 롤러와 경로 사이의 접촉 각은 45 °입니다. 따라서 그것은 네 방향으로 동일한 부하를 가지고 있습니다. 롤러 케이지는 롤러의 회전 움직임을 방지하고 안정적으로 움직입니다. 동시에,그것은 롤러와 케이지 사이의 오일 필름 접촉을 형성합니다., 롤러 사이의 마찰을 피하고, 열 롤러와 케이지를 줄이고, 롤러 사이의 마찰을 피하고, 열 정밀 움직임을 줄입니다.
| 모델 | 조합 크기 (mm) | 블록 크기 ((mm) | 슬라이드 레일 크기 (mm) |
슬라이드 레일용 볼트 고정 크기 |
기본 동적 고정 부하 | 기본 고정된 고정된 부하 | 허용되는 정적 모멘트 | 무게 | ||||||||||||||||||||||||
| Mr kN-m |
MP kN-m |
내 kN-m |
블록 1kg |
슬라이드 1kg/m |
||||||||||||||||||||||||||||
| H | 안녕하세요 | N | W | B | 2개 | C | L1 | L | 키 | K2 | G | M | T | 티 | h2 | h3 | Wr | HR | D | h | d | P | E | (nnn) | C(kN) | Co ((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ45 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ55 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | 5 | 5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
