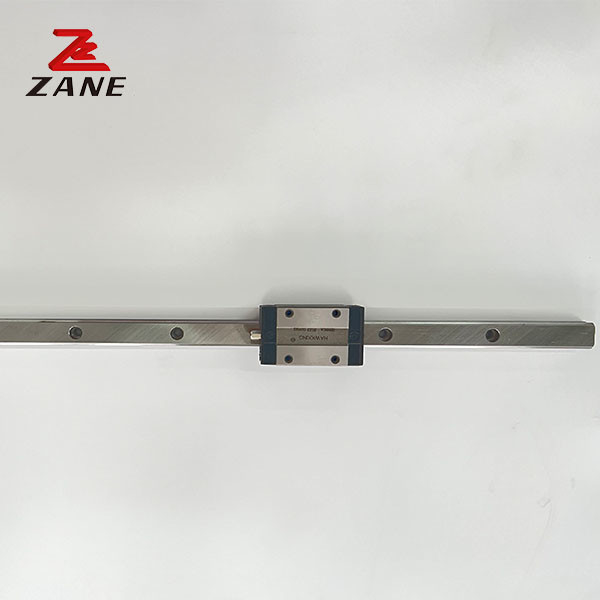

GEH35SA 선반 선형 슬라이드 레일 15mm 간격 선형 모션 레일 GEH35CA

Name: GEH35SA 선반 선형 슬라이드 레일 15mm 간격 선형 모션 레일 GEH35CA
Brand: ZANE
SKU: 잔게
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (188 reviews)

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	잔게

제품 상세정보

제품 이름:

작은 선형 레일 가이드

막대 길이:

맞춤형

리니어 가이드 애플리케이션:

CNC 기계, 전기적 기계장치, 선반, 의학 장비

가동 레일의 길이:

40-250mm/15 밀리미터 차

종류:

직선 운동 도구

모델:

GEH20SA GEH20CA

적용:

CNC 기계, 자동 시스템

하이 라이트:

선반 선형 슬라이드 레일

전기 기계용 선형 슬라이드 레일

15mm 간격 선형 모션 레일

제품 설명

GEH35SA GEH35CA 선형 안내 선형 슬라이드 철도 선형 운동

F의 성질선형 선도열

간편한 윤활
교환 가능성
자기 정렬 능력
고직성, h거의 정확합니다.
중량용 선형 광선 가이드
부드러운 동작고속과 정확성
L마찰과 진동
소음 적고 오염이 없음
높은 속도로 긴 수명을 달성

모델	조합 크기 (mm)			블록 크기 ((mm)													슬라이드 레일 크기 (mm)							슬라이드 레일용 볼트 고정 크기	기본 동적 고정 부하	기본 고정된 고정된 부하	허용되는 정적 모멘트				무게
																											Mr kN-m	MP kN-m		내 kN-m	블록 1kg		슬라이드 1kg/m
	H	안녕하세요	N	W	B	2개	C	리	L	키	키	G	Mxl	T	H2	h3	w/	HR	D	h	d	P	E	(mm)	C(kN)	Co ((kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
