| 원래 장소 | 일본 |
| 브랜드 이름 | Nidec |
| 인증 | CE,ISO |
| 모델 번호 | VRB |

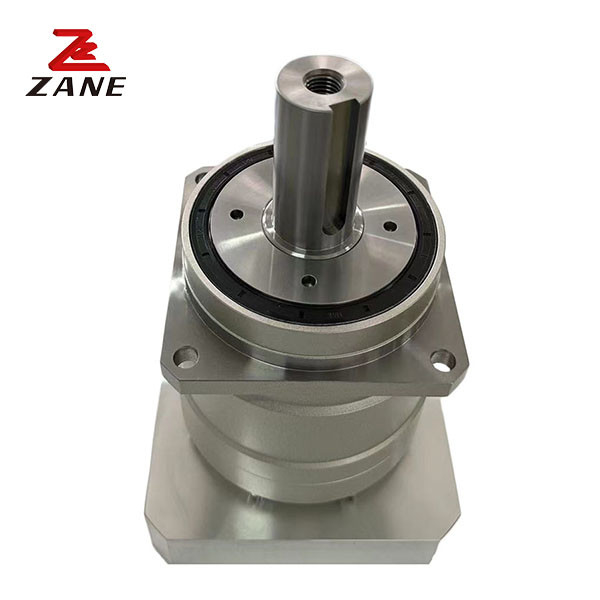

니덱 심포 기어박스: 로봇, 자동화 장비 및 CNC 기계에 대한 견고한 기어박스 기술
니덱 심포 기어박스 (Nidec Shimpo Gearbox) 는 로봇, 자동화 장비 및 CNC 기계에 강력한 성능을 제공하는 강력하고 신뢰할 수 있고 견고한 기어박스 변속기입니다.크기는 115cm이고, 행성의 기어 배열이 있습니다이 기어박스는 강도와 내구성을 최대한 높이기 위해 철로 만들어졌습니다.고품질의 변속기 변속기를 제공하는데 최선을 다하고 있습니다..
니덱 심포 기어박스는 로봇, 자동화 장비 및 CNC 기계 등 다양한 애플리케이션에 부드럽고 효율적이고 신뢰할 수있는 변속기를 제공하기 위해 설계되었습니다.
|
프레임 크기 |
무대 | 비율 | 명목 출력 토크 | 최대 출력 토크 | 비상 정지 토크 | 명목 입력 속도 | 최대 입력 속도 | 허용되는 방사선 부하 | 허용되는 축적 부하 |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 싱글 |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| 두 배 | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
크기 |
무대 |
비율 |
최대 방사선 부하 |
최대 축적 부하 |
무게 |
이너시 모멘트 (φ14) |
이너시 모멘트 (φ19) |
그 순간관성(φ28) |
이너시 모멘트 (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 싱글 |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
두 배 |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
높은 토크 출력: Nidec Shimpo 변속기는 낮은 속도에 높은 토크를 제공하도록 설계되었으며, 무거운 업을 하거나 큰 부하를 이동시키는 것을 필요로 하는 응용 프로그램에 이상적입니다.
효율성: 변속기는 매우 효율적이므로 에너지 소비와 운영 비용을 줄일 수 있습니다.
콤팩트 크기: 높은 토크 출력에도 불구하고 기어박스는 상대적으로 작고 가벼우므로 기존 시스템에 쉽게 설치 및 통합 할 수 있습니다.
커스터마이징: 니덱 심포 기어박스는 다양한 애플리케이션에 맞게 다양한 장착 옵션과 기어 비율을 사용할 수 있습니다.
내구성: 기어박스는 고품질의 재료로 만들어졌으며 매우 내구성 있고 오래 지속되도록 설계되었습니다. 또한 유지 보수가 용이하도록 설계되었습니다.단순하고 직선적인 설계로 청소 및 교체에 필요한 부품에 쉽게 접근 할 수 있습니다..
