니덱 기어박스 고정도 행성 나선 기어 스테퍼 세르보 모터 리드커 VRB

원래 장소	일본
브랜드 이름	Nidec Shimpo
인증	CE，ISO
모델 번호	VRB

제품 상세정보

브랜드 이름:

Shimpo

적용 범위:

산업 자동화

모델 번호:

VRB-090C-7-K3-28HB22

플랜지:

090C

플랜지 사이즈:

28HB22

기어 타입:

헬리컬 기어 감속기

설계 형식:

동축 구조

특화를 처리하기:

가공이 아닌 맞춤화

샘플 또는 주식:

주식

강조하다:

VRB 행성 나선 기구

니덱 기어박스 행성 나선 기어

고 정밀성 행성 나선 기어

제품 설명

니데크기어박스 고정도 행성 나선 기어 스테퍼 세르보 모터 적도기 VRB

1높은 정확성: 3분 (0.05°) 미만의 후면 공백, 포지셔닝, 세르보 모터의 성능을 완전히 발휘 할 수 있습니다.

2조용: 부드럽고 조용한 작동을 달성하기 위해 나선 기어 사용.

3높은 딱딱성과 높은 토크: 통합 된 구슬 베어링의 사용은 딱딱성과 토크를 크게 향상시킵니다.

4플랜지, 샤프 수갑 모드: 세계 모든 모터에 설치 될 수 있습니다.

5높은 부하: 주요 베어링은 높은 부하 용량을 달성하기 위해 피침 모양 바늘 롤러 베어링을 채택합니다.

6출력 샤프트, 커넥터: 장비와 연결을 단순화하고 세계 어느 모터에도 설치할 수 있습니다.

7기름 누출: 높은 점착성 사용, 기름을 분리하기가 쉽지 않고 기름 누출을 효과적으로 방지합니다.

8높은 보호: IP65 보호 수준이 채택되어 모든 혹독한 환경에서 사용할 수 있습니다.

9. 긴 수명 및 간편한 유지: 제품의 서비스 수명 20,000 시간 내에 지방을 교체 할 필요가 없으며 사용이 더 걱정됩니다.

프레임 크기	무대	비율	명목 출력 토크	최대 출력 토크	비상 정지 토크	명목 입력 속도	최대 입력 속도	허용방사선 부하	허용되는 축적 부하
프레임 크기	무대	비율	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
090	1 싱글	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	두 배	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

프레임 크기	무대	비율	최대 방사선 부하	최대 축적 부하	무게	관성 모멘트 (φ8)	이너시 모멘트 (φ14)	이너시 모멘트 (φ19)	이너시 모멘트 (φ 28))
프레임 크기	무대	비율	[N]	[N]	[kg]	[kgcm2]	[kgcm2]	[kgcm2]	[kgcm2]
090	1 싱글	3	2400	2200	3.7	-	0.72	1.2	3.2
		4	2400	2200		-	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		-	0.36	0.82	2.8
		7	2400	2200		-	0.32	0.79	2.8
		8	2400	2200		-	0.31	0.77	2.8
		9	2400	2200		-	0.29	0.76	2.8
		10	2400	2200		-	0.29	0.75	2.8
	두 배	15	2400	2200	4.2	0.13	0.28	0.72	-
		16	2400	2200		0.15	0.30	0.74	-
		20	2400	2200		0.13	0.28	0.72	-
		25	2400	2200		0.12	0.28	0.71	-
		28	2400	2200		0.14	0.29	0.73	-
		30	2400	2200		0.10	0.25	0.70	-
		35	2400	2200		0.12	0.27	0.71	-
		40	2400	2200		0.099	0.25	0.70	-
		45	2400	2200		0.12	0.27	0.71	-
		50	2400	2200		0.098	0.25	0.69	-
		60	2400	2200		0.098	0.25	0.69	-
		70	2400	2200		0.097	0.25	0.69	-
		80	2400	2200		0.097	0.25	0.69	-
		90	2400	2200		0.097	0.25	0.69	-
		100	2400	2200		0.097	0.25	0.69	-

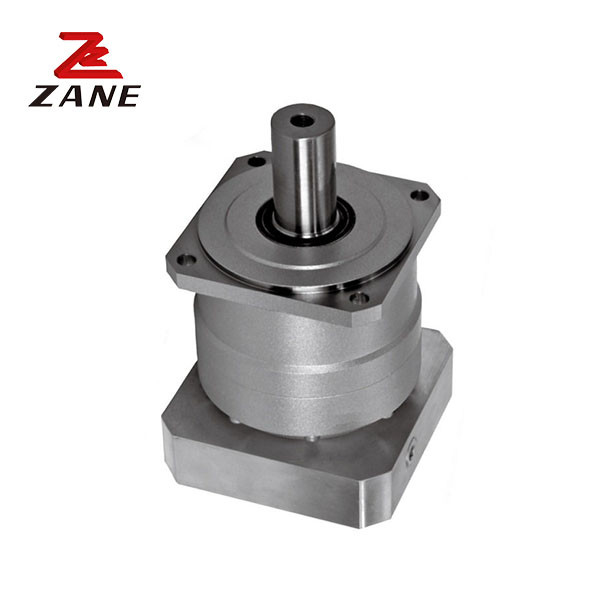

니덱 기어박스 고정도 행성 나선 기어 스테퍼 세르보 모터 리드커 VRB 0
