| 원래 장소 | 중국 |
| 브랜드 이름 | YYC |
| 인증 | CE,ISO |
| 모델 번호 | CHTGH02505 |

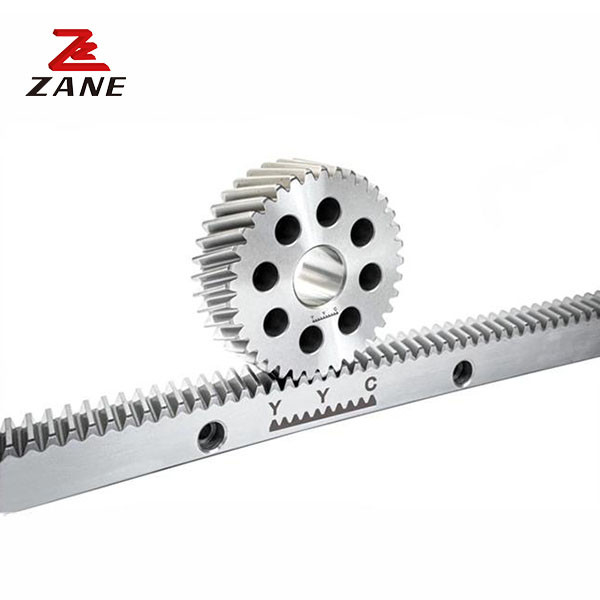

YYC 랙 앤 피니언은 선형 이동에 이상적인 비용 효율적이고 신뢰할 수있는 드라이브 솔루션입니다.이 시스템은 피니언으로 알려진 둥근 또는 나선형 기어와 랙으로 알려진 선형 기어로 구성됩니다.피니언은 랙의 치아와 매시되는 작은 기어이며, 피니언이 회전 움직임을 선형 운동으로 변환 할 수 있습니다.랙 및 피니언 드라이브 시스템은 수 개의 이빨 (60) 을 갖추고 있으며 더 높은 내구성 및 성능을 위해 밀링 및 밀린 S50C 재료로 만들어집니다.이 시스템은 가벼운 무게 (2.1kg) 로 설계되었으며 HRC 50-55°의 경도가 있습니다.이 정밀 설계 된 랙 및 피니온 드라이브 시스템은 다른 유형의 랙 및 피니온 드라이브에 비해 우수한 정확성과 반복성을 제공합니다., 랙 앤 피니언 기어, 랙 앤 피니언 시스템
| 코드 |
모듈 |
L | L2 | 치아 | B | A0 | 알 | D 1 | 구멍 수 | A | dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1고 정밀: YYC 랙과 피니언은 고 정밀 전송을 제공 할 수 있으며 고 정밀 전송 요구 사항의 응용 시나리오를 충족시킬 수 있습니다.
2고직성: YYC 랙과 피니온은 고강성 물질로 만들어졌으며 고직성을 가지고 있으며, 전송의 안정성과 정확성을 보장하기 위해 큰 토크를 견딜 수 있습니다.
3낮은 소음: YYC 랙과 피니언은 정밀 가공 기술을 채택하고 소음 수준이 낮으며 고속으로 이동할 때 명백한 소음을 발생시키지 않습니다.
4긴 수명: YYC 랙 앤 피니언은 고품질의 재료와 정밀 가공 기술을 채택하여 긴 수명을 가지고 유지 보수 및 교체 비용을 줄입니다.
5간편한 유지보수: YYC 랙과 피니온 구조는 간단하고 유지보수 및 교체하기가 쉽고 유지보수 비용과 정지 시간을 줄일 수 있습니다.
