| 원래 장소 | 일본 |
| 브랜드 이름 | Nidec |
| 인증 | CE,ISO |
| 모델 번호 | VRS |

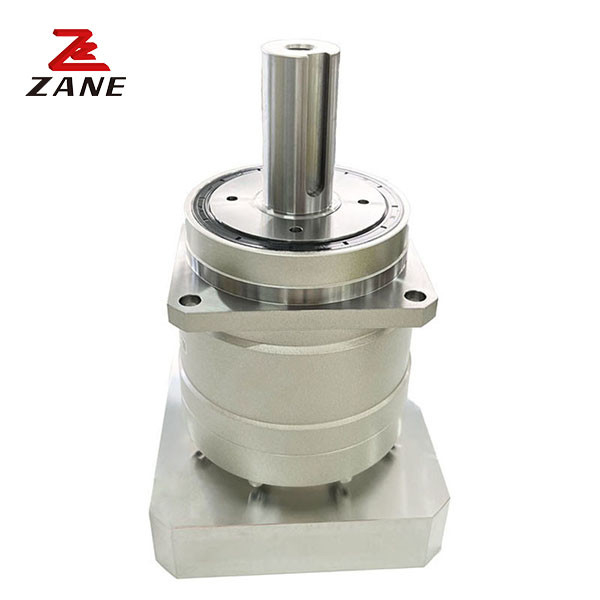

니덱 샴포 기어박스 (Nidec Shimpo Gearbox) 는 높은 신뢰성을 가진 산업용 기어박스 솔루션이다. 기어박스 변속기 제조업체인 니덱 샴포의 제품이다.VRS 시리즈의 Nidec 기어박스 변속기는 프레임 크기가 060이고 최대 방사선 부하가 3000N입니다., 무게는 5KG에 불과합니다. 그것은 높은 신뢰성과 강도를 제공하는 무거운 용도로 설계되었습니다. 변속기는 최대 토크 용량과 효율성을 위해 설계되었습니다.소음 수준이 낮을 때 작동Nidec Shimpo 기어박스는 내구적이고 신뢰할 수 있는 기어박스 솔루션을 필요로 하는 모든 산업용 용도로 완벽한 솔루션입니다.
|
프레임 크기 |
무대 | 비율 |
명목 출력 토크 |
최대 출력 토크 |
비상 정지 토크 |
명목 입력 속도 |
최대 입력 속도 |
허용 방사선 부하 |
허용 축적 부하 |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 180B | 1 싱글 | 3 | 500 | 970 | 2200 | 1500 | 3000 | 12000 | 16000 |
| 4 | 750 | 1400 | 2750 | 1500 | 3000 | 13000 | 17000 | ||
| 5 | 750 | 1400 | 2750 | 1500 | 3000 | 14000 | 17000 | ||
| 6 | 750 | 1400 | 2750 | 1500 | 3000 | 15000 | 17000 | ||
| 7 | 750 | 1400 | 2750 | 1500 | 3000 | 16000 | 17000 | ||
| 8 | 750 | 1400 | 2750 | 1500 | 3000 | 17000 | 17000 | ||
| 9 | 500 | 970 | 2200 | 1500 | 3000 | 17000 | 17000 | ||
| 10 | 500 | 970 | 2200 | 1500 | 3000 | 18000 | 17000 | ||
| 2 더블 | 15 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | |
| 16 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 20 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 25 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 28 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 30 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 35 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 40 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 45 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 50 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 60 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 70 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 80 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 90 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 100 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 |
|
프레임 크기 |
무대 | 비율 |
최대 방사선 부하 |
최대 축적 부하 |
무게 |
잠깐만요 직류, 직류, 직류, 직류 |
잠깐만요 소속품: |
잠깐만요 인어티 ≤48 |
잠깐만요 소속품: |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
| 180B |
1 싱글 |
3 | 19000 | 17000 | 39 | - | 42 | 64 | 120 |
| 4 | 19000 | 17000 | - | 27 | 49 | 110 | |||
| 5 | 19000 | 17000 | - | 21 | 43 | 100 | |||
| 6 | 19000 | 17000 | - | 18 | 40 | 100 | |||
| 7 | 19000 | 17000 | - | 16 | 38 | 98 | |||
| 8 | 19000 | 17000 | - | 15 | 37 | 97 | |||
| 9 | 19000 | 17000 | - | 14 | 36 | 96 | |||
| 10 | 19000 | 17000 | - | 14 | 36 | 96 | |||
|
2 두 배 |
15 | 19000 | 17000 | 39 | 4.7 | 12 | 34 | - | |
| 16 | 19000 | 17000 | 5.4 | 13 | 35 | - | |||
| 20 | 19000 | 17000 | 4.3 | 12 | 34 | - | |||
| 25 | 19000 | 17000 | 4.2 | 12 | 34 | - | |||
| 28 | 19000 | 17000 | 4.9 | 13 | 35 | - | |||
| 30 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 35 | 19000 | 17000 | 4.1 | 12 | 34 | - | |||
| 40 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 45 | 19000 | 17000 | 4.0 | 12 | 34 | - | |||
| 50 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 60 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 70 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 80 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 90 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 100 | 19000 | 17000 | 3.1 | 11 | 33 | - |
1더 높은 정확성 및 부드럽고 조용한 작동을 위해 독자적인 2차 마무리 프로세스를 가진 탄화탄소 나선 기어
2. 1개 출력 샤프트와 행성 기어 위에 두 개의 베어링이 있는 행성 운반기.
가이어링의 보장된 정렬
3. 가벼운 용액을 위한 알루미늄 몸체, 부식성 환경에 견딜 수 있다.
4. 입력 밀폐는 IP65 침입 보호를 허용
5엔진 파일럿 지름에 적극적인 중심을 가진 최적화된 장착 시스템
모터의 정렬 모터는 어떤 방향에 설치 될 수 있습니다
6진정한 동심 클램핑 연결, 당신의 모터에 최적화
