| 원래 장소 | 일본 |
| 브랜드 이름 | Nidec |
| 인증 | CE,ISO |
| 모델 번호 | VRS |

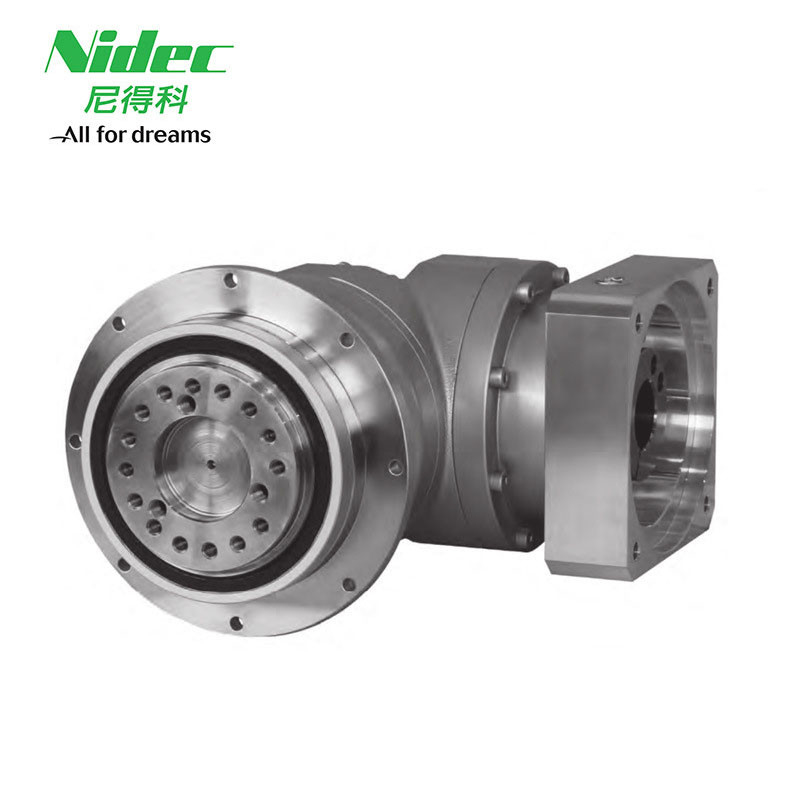

Nidec Shimpo gearbox는 높은 성능과 높은 품질의 산업용 변속기 솔루션을 제공합니다.최대 방사선 부하 3000N의 CNC 기계기어 배열은 로봇, 자동화 장비 및 CNC 기계에 특별히 설계 된 행성입니다.그리고 모든 애플리케이션 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.신뢰성 있고 고성능의 기어박스가 필요한 분들에게 훌륭한 선택입니다.Nidec Shimpo gearbox는 산업용 기어박스 필요에 대한 완벽한 솔루션입니다.
|
프레임 크기 |
무대 | 비율 |
명목 출력 토크 |
최대 출력 토크 |
비상 정지 토크 |
명목 입력 속도 |
최대 입력 속도 |
허용 방사선 부하 |
허용 축적 부하 |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 100B | 1 싱글 | 3 | 120 | 225 | 500 | 3000 | 6000 | 3400 | 4800 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 3700 | 5200 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 5600 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 4200 | 5900 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 4400 | 6100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 4600 | 6300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 4800 | 6300 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 4900 | 6300 | ||
| 2 더블 | 15 | 120 | 225 | 500 | 3000 | 6000 | 5600 | 6300 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 5700 | 6300 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 6100 | 6300 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 6500 | 6300 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 6700 | 6300 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 6900 | 6300 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 |
|
프레임 크기 |
무대 | 비율 |
최대 방사선 부하 |
최대 축적 부하 |
무게 |
잠깐만요 인어티 ≤14 |
잠깐만요 직류, 직류, 직류 |
잠깐만요 내성 ≤28 |
잠깐만요 내성 ≤38 |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
| 100B |
1 싱글 |
3 | 7000 | 6300 | 8.1 | - | 3.2 | 5.2 | 13 |
| 4 | 7000 | 6300 | - | 2.0 | 4.0 | 12 | |||
| 5 | 7000 | 6300 | - | 1.5 | 3.6 | 11 | |||
| 6 | 7000 | 6300 | - | 1.3 | 3.3 | 11 | |||
| 7 | 7000 | 6300 | - | 1.1 | 3.1 | 11 | |||
| 8 | 7000 | 6300 | - | 1.0 | 3.0 | 11 | |||
| 9 | 7000 | 6300 | - | 0.96 | 3.0 | 11 | |||
| 10 | 7000 | 6300 | - | 0.93 | 3.0 | 11 | |||
|
2 두 배 |
15 | 7000 | 6300 | 8.8 | 0.42 | 0.86 | 2.8 | - | |
| 16 | 7000 | 6300 | 0.48 | 0.91 | 2.9 | - | |||
| 20 | 7000 | 6300 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 7000 | 6300 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 7000 | 6300 | 0.44 | 0.87 | 2.8 | - | |||
| 30 | 7000 | 6300 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 7000 | 6300 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 7000 | 6300 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - |
큰 정밀성 행성 기어 감소기는 포항, 광업, 운송, 리프팅, 건설, 석유, 바다, 선박, 철강 및 기타 분야에서 널리 사용됩니다.
작은 (마이크로) 정밀 행성 적도기는 의료 장치, 스마트 홈, 소비자 전자 제품, 안테나 드라이브, 가전제품, 자동차 드라이브, 로봇 분야, 항공기 분야에서 널리 사용됩니다.등등.
