| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | 쟌게우 |

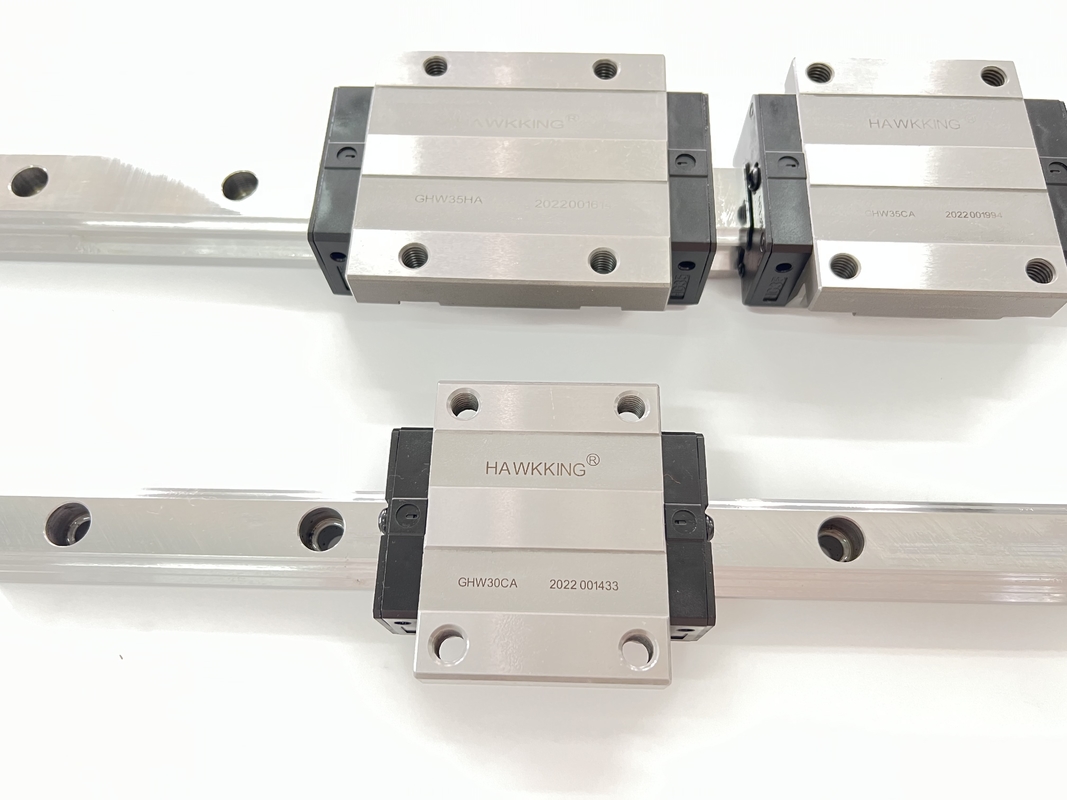

교체 대만 SHAC 선형 가이드 캐리지 GEW/15/20/25/30/CA/SA
선형 가이드 레일 기능
1. 높은 위치 정확도;
2. 동작 정확도가 높은 긴 수명;
3. 낮은 구동력으로 고속 운동이 가능합니다.
4. 모든 방향에서 동일한 적재 능력;
5. 쉬운 설치;
6. 쉬운 윤활;
7.호환성
신청:
전자 장비, 인장 시험기 및 디지털 3차원 좌표 측정 장비,
정밀기기, 다축공작기계, 프레스, 공구연삭기, 자동가스절단기,
프린터, 카드 분류기, 식품 포장기 및 기타 산업 기계 슬라이딩 부품
| 모델 | 조합 사이즈(mm) | 블록 크기(mm) | 슬라이드 레일 사이즈(mm) |
슬라이드 레일용 고정 볼트 크기 |
기본 동적 고정 하중 | 기본 고정 고정 하중 | 허용 정적 모멘트 | 무게 | ||||||||||||||||||||||||
| 미스터 kN-m |
MP kN-m |
내 kN-m |
차단하다 킬로그램 |
미끄러지 다 kg/m |
||||||||||||||||||||||||||||
| 시간 | 안녕 | N | 여 | 비 | 비 | 씨 | L1 | 엘 | 기 | K2 | G | 중 | 티 | 티 | h2 | h3 | Wr | 시간 | 디 | 시간 | 디 | 피 | 이자형 | (nnn) | C(kN) | 공동(kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9시 40분 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
