| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | 잔게 |

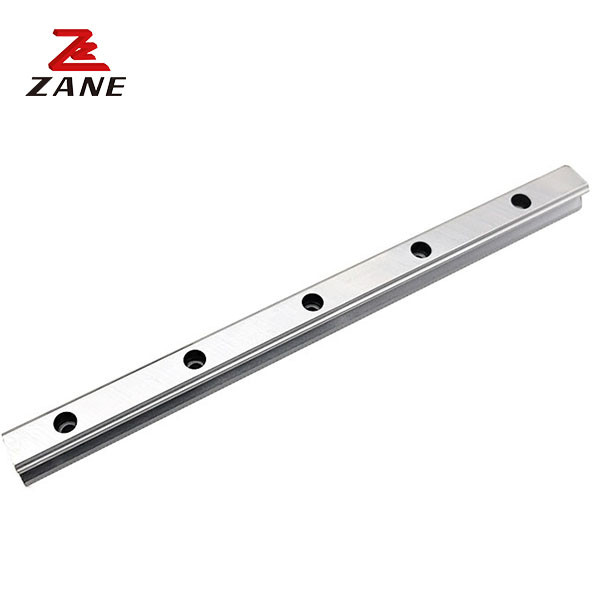

CNC 선형 가이드 레일 GEH20SA GEH20CA CNC 절단 기계 부품
퓨터
1작고 가벼운 무게, 소형 장비에 적합.
2롤링 볼과 볼 유지기 등 블록과 철도의 모든 소재는 부식 방지 목적으로 특수 품질의 스테인레스 스틸입니다.
3고딕 아크 접촉 디자인은 모든 방향에서 부하를 견딜 수 있으며 높은 딱딱성과 높은 정확성을 제공합니다.
4강철 공은 철도 설치에서 블록을 제거 할 때에도 공이 떨어지지 않도록 미니어처 유지 장치에 의해 유지됩니다.
5교환 가능한 유형은 특정 정밀도에서 사용할 수 있습니다.
| 모델 | 조합 크기 (mm) | 블록 크기 ((mm) | 슬라이드 레일 크기 (mm) |
슬라이드 레일용 볼트 고정 |
기본 동적 고정 부하 | 기본 고정된 고정된 부하 | 허용되는 정적 모멘트 | 무게 | |||||||||||||||||||||||||
| Mr kN-m |
MP |
내 kN-m |
블록 |
슬라이드 |
|||||||||||||||||||||||||||||
| H | 안녕하세요 | N | W | B | 2개 | C | 리 | L | 키 | 키 | G | Mxl | T | H2 | h3 | w/ | HR | D | h | d | P | E | (mm) | C(kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
