| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |

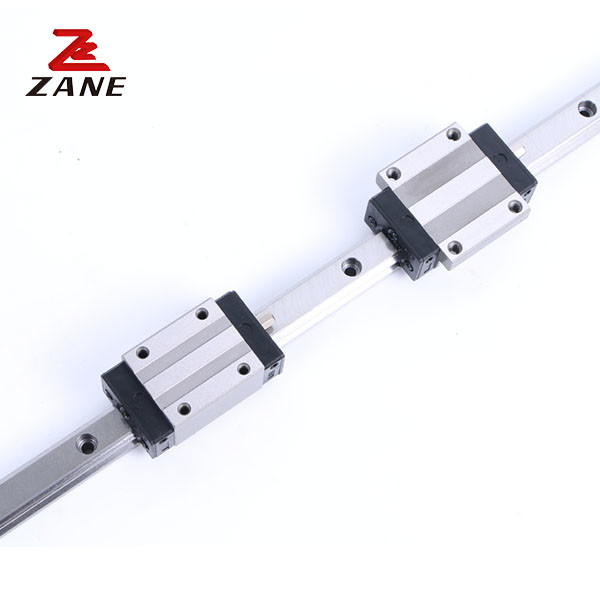

| 모델 번호 | GHH-CA/GHH-HA |
소개
선형 모션 제품과 테크놀로지는 일반적인 정확도에 따라 자동 기계 시설에 널리 사용됩니다.
그것은 방사선, 역광 및 옆 방향으로 동일한 부하 등급을 갖추고 있으며 설치 오류를 흡수하기 위해 자기 정렬됩니다.
MG 시리즈는 작고 가벼운 디자인으로 미니어처 장비에 적합합니다. 모든 재료는 경식 방지 능력을 위해 스테인리스 스틸과 합금 스틸의 특수 등급입니다.
고딕 아크 접촉 디자인은 모든 방향으로 높은 경직성과 정확성을 특징으로합니다. 강철 공은 블록 MG 시리즈를 제거 할 때 공을 잃지 않도록 미니어처 유지로 제한됩니다.
MGW 시리즈의 확장 된 폭의 디자인은 모멘트 부하 용량을 증가 시켰습니다. 고딕 아크 접촉 디자인은 모든 방향으로 높은 경직성을 특징으로합니다.강철 공은 소형 유지에 의해 제한됩니다 그래서 철도에서 블록을 제거 할 때 공을 잃지 않고.
모든 금속 부품은 반성능으로 스테인리스 스틸/크로메드 스틸로 만들어집니다.
| 모델 | 조합 크기 (mm) | 블록 크기 ((mm) | 슬라이드 레일 크기 (mm) |
슬라이드 레일용 볼트 고정 크기 |
기본 동적 고정 부하 | 기본 고정된 고정된 부하 | 허용되는 정적 모멘트 | 무게 | ||||||||||||||||||||||
|
이 씨 알다시피 |
MP kNf |
내 KNF |
블록 1kg |
슬라이드 kg/n |
||||||||||||||||||||||||||
| H | H난 | N | W | B | B난 | C | 리 | L | K난 | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 235 | 125 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
선형 가이드와 선형 가이드 블록을 주문하는 팁:
(1) 선형 가이드의 폭을 말해: 예를 들어 9mm
(2) 선형 가이드 블록의 크기 코드는 무엇입니까? 예를 들어 MGN9C, HGH15CA 및 기타
(3) 당신이 필요로 하는 선형 가이드 길이는 무엇입니까, 그리고 얼마나 많은 가이드 블록 한 선형 가이드, pls? 예를 들어 MNG91R80MM; 80mm 선형 가이드에 블록의 1 pcs
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
선형 가이드 HG 시리즈에 대한 우리의 장점:
1높은 정확도로 슬라이딩 단위 시스템을 완료하고 انحراف없이 이동 할 수 있습니다.
2사용기간이 길어요
3빠른 배송과 좋은 서비스
4.큰 양그리고 소량 대가.
5ISO9001:2008
6. 경쟁력가격, 좋은 품질, 빠른 배송.
7.신속한 반응이메일이나 질문을 빨리 해결하는 것.
8정직한 협조와 서비스
언제든지 우리와 연락하세요
