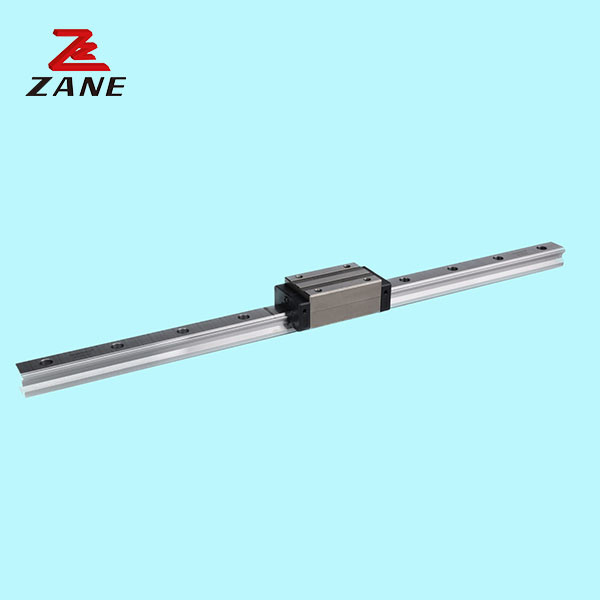

UP 20mm 선형 레일 HGW20 HIWIN 미니 선형 가이드 높은 반복성

Name: UP 20mm 선형 레일 HGW20 HIWIN 미니 선형 가이드 높은 반복성
Brand: ZANE
SKU: 쟌-ghw
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (131 reviews)

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	쟌-ghw

제품 상세정보

제품 이름:

작은 선형 레일 가이드

소재:

철강

가이드 레일의 폭:

3/5/7/9/12/15/20 밀리미터

가동 레일의 길이:

40-250mm/15 밀리미터 차

가동 레일 높이:

1-5mm

종류:

직선 운동 도구

정확성:

C,H,P,SP,UP

사이즈:

15/20/25/30/35/45/55/65mm

하이 라이트:

UP 선형 가이드 슬라이드

HIWIN 선형 가이드 슬라이드

HGW20 미니 선형 가이드

제품 설명

20mm 선형 가이드 HIWIN HGW20 및 슬라이드 블록을 대체 할 수 있습니다

스테인리스 스틸 가이드 레일은 좋은 경화와 마모 저항을 가지고 있으며 압력 저항은 독일 렉스트로 선형 가이드가 다른 방향의 힘에 견딜 수있게합니다.그리고 좋은 부하 운반 능력과 좋은 부하 적응력을 가지고 있습니다스테인레스 스틸 레일은 정확하게 위치. 독일 렉스로스 선형 가이드 철 공과 위치 때 마찰 저항에 덜 노출,위치 설정 중에 위치 오차에 덜 취약하게 만드는, 그리고 높은 반복성을 가지고 있으며 빈번한 위치가 필요한 부품에 적합합니다.

모델	조합 크기 (mm)			블록 크기 ((mm)													슬라이드 레일 크기 (mm)							슬라이드 레일용 볼트 고정 크기	기본 동적 고정 부하	기본 고정된 고정된 부하	허용되는 정적 모멘트					무게
																											Mr kN-m	MP kN-m			내 kN-m	블록 1kg		슬라이드 1kg/m
	H	안녕하세요	N	W	B	2개	c	U	L	K	G	M (A/B)	T	티	h2	h3	Wr	HR	D	h	d	P	E	(mm)	C(kN)	C0(kN)
GHW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	5.3	M5/ φ45	6	8.9	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11. 38	25.31	0.17		0.15	0.15		0.17	1.45
GHW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	12	M6/φ6	8	10	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38		0.27	0.27		0.40	2.21
GHW20HA								65.2	92.2	17.6															21.18	48.84	0.48		0.47	0.47		0.52
GHW25CA	36	5.5	23.5	70	57	6.5	45	58	84	11.8	12	M8/φ77	8	14	6	9	23	22	11	9	7	60	20	M6x20	26.48	56.19	0.64		0.51	0.51		0.59	3.21
GHW25HA								78.6	104.6	22.1															32.75	76.00	0.87		0.88	0.88		0.80
GHW30CA	42	6	31	90	72	9	52	70	97.4	14.25	12	M10/φ9	8.5	16	6.5	10.8	28	26	14	12	9	80	20	M8x25	38.74	83.06	1.06		0.85	0.85		1.09	4.47
GHW30HA								93	120.4	25.75															47.27	110.13	1.40		1.47	1.47		1.44
GHW35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	12	M10/φ9	10.1	18	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	102.87	1.73		1.20	1.20		1.56	6.30
GHW35HA								105.8	138.2	27.5															60.21	136.31	2.29		2.08	2.08		2.06
GW45CA	60	9.5	37.5	120	100	10	80	97	139.4	13	12.9	M12/φ11	15.1	22	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	77.57	155.93	3.01		2.35	2.35		2.79	10.41
GHW45HA								128.8	171.2	28.9															94.54	207.12	4.00		4.07	4.07		369
GHW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	12.9	M14/φ14	17.5	26.5	12	19	53	44	23	20	16	120	30	M14x45	114.44	227.81	5.66		4.06	4.06		4.52	15.08
GHW55HA								155.8	204.8	36.4															139.35	301.26	7.49		7.01	7.01		5.96
GHW65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	12.9	M16/φ16	25	37.5	15	15	63	53	26	22	18	150	35	M16x50	163.63	324.71	10.02		6.44	6.44		9.17	21.18
GHW65HA								203.6	259.6	52.8															208.36	457.15	14.15		11.12	11.12		12.89

UP 20mm 선형 레일 HGW20 HIWIN 미니 선형 가이드 높은 반복성 0
