CNC 기계용 선형 가이드웨이

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	쟌-ghw

제품 상세정보

상품명:

작은 선형 레일 가이드

등급:

C,H,P, SP는 상승합니다

핵심 구성 요소:

선형 가이드 레일

선형 가이드 레일의 길이:

100mm-4000mm, 어떠한 길이도 이용 가능할 것입니다

가동 레일 높이:

1-5mm

유형:

직선 운동 도구

리니어 가이드 타입:

Ｗ 타입 또는 에이치형 또는 Ｒ 타입

강조하다:

HGW20 리니어 가이드웨이

CNC 기계용 리니어 가이드웨이

UP 프로파일 레일 가이드

제품 설명

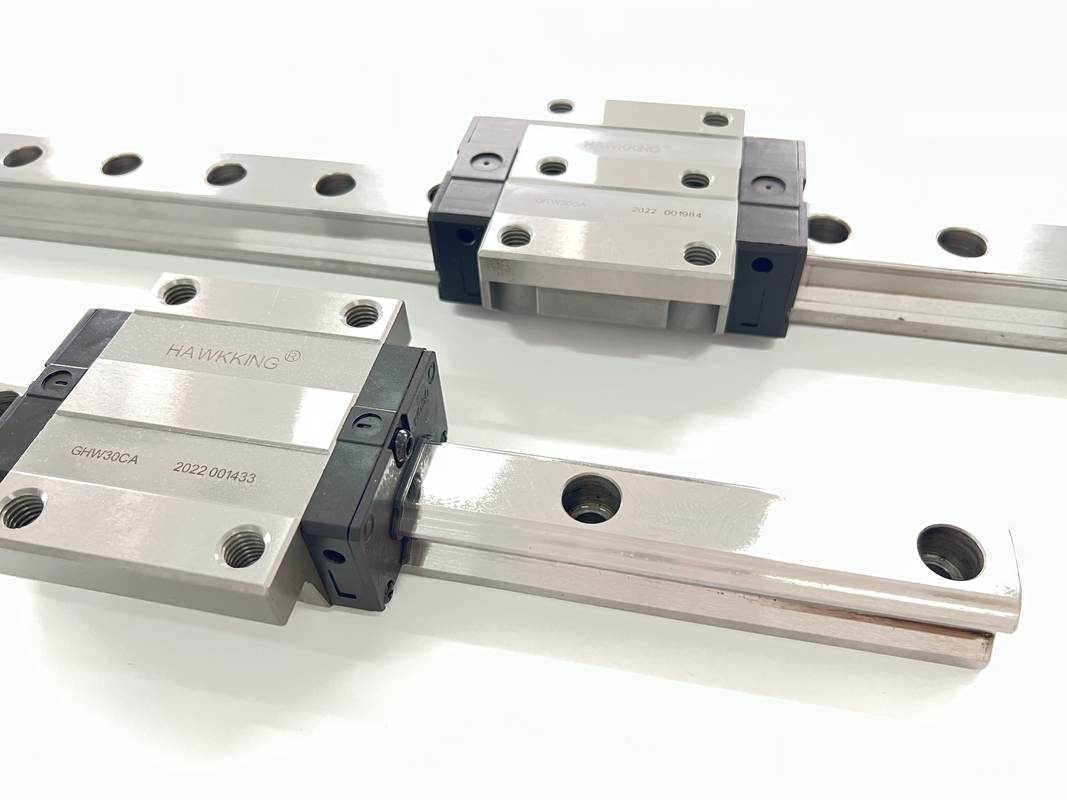

CNC 기계용 HGW20 맞춤형 길이 선형 가이드 레일 및 블록

의 특징은 무엇입니까?
자동 정렬 기능 설계상 서큘러 아크 홈은 45도에서 접촉점을 갖습니다.HG 시리즈 리니어 가이드 캔
표면 요철로 인한 대부분의 설치오차를 흡수하고 탄성변형으로 부드러운 직선운동을 제공
롤링 요소 및 접점 이동.자동 정렬 기능, 높은 정확도 및 원활한 작동을 얻을 수 있습니다.
쉬운 설치로.

모델	조합 사이즈(mm)			블록 크기(mm)													슬라이드 레일 사이즈(mm)							슬라이드 레일용 고정 볼트 크기	기본 동적 고정 하중	기본 고정 고정 하중	허용 정적 모멘트					무게
																											미스터 kN-m	MP kN-m			내 kN-m	차단하다 킬로그램		미끄러지 다 kg/m
	시간	안녕	N	여	비	비	씨	유	엘	Kl	G	M(A/B)	티	티	h2	h3	Wr	시간	디	시간	디	피	이자형	(mm)	C(kN)	C0(kN)
GHW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	5.3	M5/ φ4.5	6	8.9	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11. 38	25시 31분	0.17		0.15	0.15		0.17	1.45
GHW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	12	M6/φ6	8	10	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38		0.27	0.27		0.40	2.21
GHW20HA								65.2	92.2	17.6															21.18	48.84	0.48		0.47	0.47		0.52
GHW25CA	36	5.5	23.5	70	57	6.5	45	58	84	11.8	12	M8/φ77	8	14	6	9	23	22	11	9	7	60	20	M6x20	26시 48분	56.19	0.64		0.51	0.51		0.59	3.21
GHW25HA								78.6	104.6	22.1															32.75	76.00	0.87		0.88	0.88		0.80
GHW30CA	42	6	31	90	72	9	52	70	97.4	14.25	12	M10/φ9	8.5	16	6.5	10.8	28	26	14	12	9	80	20	M8x25	38.74	83.06	1.06		0.85	0.85		1.09	4.47
GHW30HA								93	120.4	25.75															47.27	110.13	1.40		1.47	1.47		1.44
GHW35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	12	M10/φ9	10.1	18	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	102.87	1.73		1.20	1.20		1.56	6.30
GHW35HA								105.8	138.2	27.5															60.21	136.31	2.29		2.08	2.08		2.06
GW45CA	60	9.5	37.5	120	100	10	80	97	139.4	13	12.9	M12/φ11	15.1	22	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	77.57	155.93	3.01		2.35	2.35		2.79	10.41
GHW45HA								128.8	171.2	28.9															94.54	207.12	4.00		4.07	4.07		369
GHW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	12.9	M14/φ14	17.5	26.5	12	19	53	44	23	20	16	120	30	M14x45	114.44	227.81	5.66		4.06	4.06		4.52	15.08
GHW55HA								155.8	204.8	36.4															139.35	301.26	7.49		7.01	7.01		5.96
GHW65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	12.9	M16/φ16	25	37.5	15	15	63	53	26	22	18	150	35	M16x50	163.63	324.71	10.02		6.44	6.44		9.17	21.18
GHW65HA								203.6	259.6	52.8															208.36	457.15	14.15		11.12	11.12		12.89

CNC 기계용 선형 가이드웨이 0 CNC 기계용 선형 가이드웨이 1
