| 원래 장소 | 중국 |
| 브랜드 이름 | YYC |
| 인증 | CE,ISO |
| 모델 번호 | CHTGH03005 |

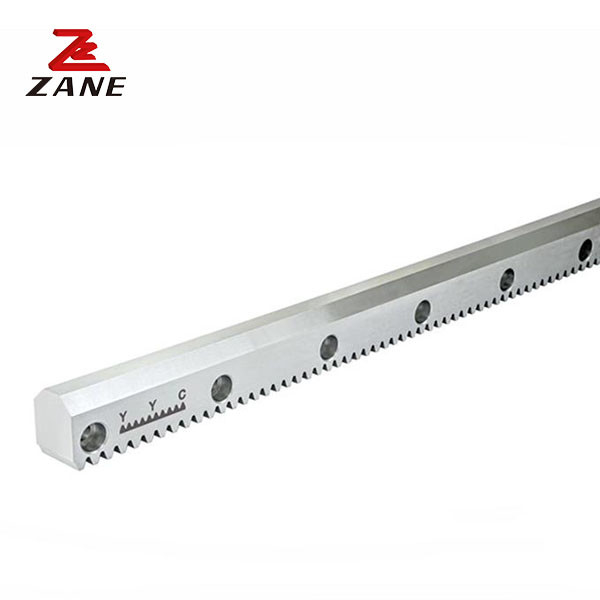

YYC 랙 앤 피니언은 내구성과 기능을 결합한 고성능 랙 앤 피니언 기어입니다. 산업 및 제조 응용 분야에서 널리 사용됩니다.우리의 랙 앤 피니온 유닛은 DIN 5 표준에 따라 제조되고 고품질 재료로 만들어집니다.이 제품은 궁극적 인 정확성 및 성능을 보장하도록 설계되었습니다. 그것은 정밀하게 가공되고 깎아지며 표면의 경도는 HRC 50-55 °입니다.YYC 랙과 피니온은 최대 효율성과 신뢰성을 위해 설계되었습니다, 그것은 다양한 산업 및 제조 응용 프로그램에 대한 이상적인 선택입니다.
| 코드 |
모듈 |
L | L2 | 치아 | B | A0 | 알 | D 1 | 구멍 수 | A | dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1기계 도구: 원래 YYC 랙과 피니언은 프레싱 머신, 드릴 머신, 턴 등과 같은 기계 도구의 다양한 전송 시스템에 사용할 수 있습니다.그것은 높은 정확도와 높은 신뢰성 전송 성능을 제공할 수 있습니다.
2자동화 장비: 원래 YYC 랙과 피니언은 로봇, 자동화 생산 라인 등 다양한 자동화 장비의 전송 시스템에 사용할 수 있습니다.그것은 고 정밀과 고 효율의 모션 컨트롤을 제공할 수 있습니다.
3인쇄 기계: 원본 YYC 랙과 피니언은 인쇄 기계의 전송 시스템, 예를 들어 인쇄 바퀴, 전송 장치 등에 사용할 수 있습니다.안정적이고 정확한 전송 성능을 제공할 수 있습니다.
4직물 기계: 원본 YYC 랙과 피니언은 직물 기계의 전송 시스템에 사용될 수 있습니다. 직물 기계, 스핀 머신 등.그것은 고 정밀과 고 효율의 모션 컨트롤을 제공할 수 있습니다.
5포장 기계: 원래 YYC 랙과 피니언은 밀폐 기계, 라벨링 기계 등 포장 기계의 전송 시스템에 사용할 수 있습니다.안정적이고 정확한 전송 성능을 제공할 수 있습니다.
