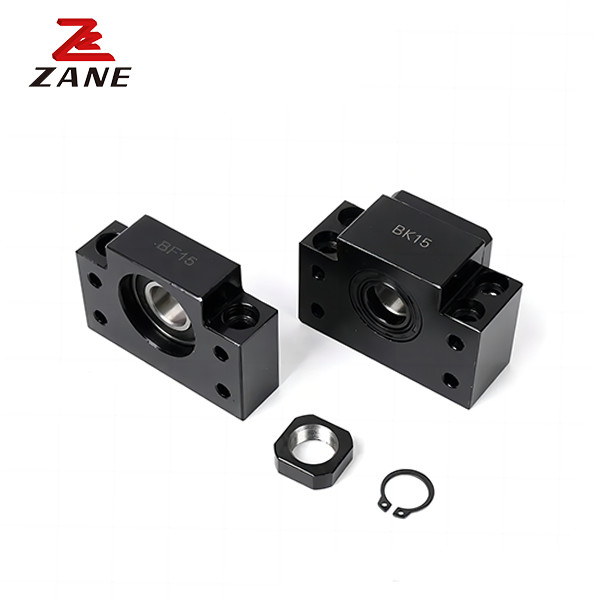

BK15 BF15 구형 구리 베어링과 함께 고정 끝 구리 나사 지원 단위

Name: BK15 BF15 구형 구리 베어링과 함께 고정 끝 구리 나사 지원 단위
Brand: ZANE
SKU: BKBF15
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (191 reviews)

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	BKBF15

제품 상세정보

제품 이름:

볼 스크류 지원

소재:

탄소강

핵심 구성 요소:

태도, 기어

적용 가능한 산업:

건축 자재 상점, 제조 공장, 기계 수리 공장, 인쇄 공장, 건설 공사

제조 공정:

전조나사

모델:

BK15 BF15

적용:

3D 프린터/CNC 기계

구조:

공 나사 지원 받침대

특징:

고속 운용

하이 라이트:

Angular Ball Bearing Ends Support Unit

Ball Screw Ends Support Unit

제품 설명

BK15 BF15 구형 구리 베어링과 함께 고정 끝 구리 나사 지원 단위

구형 나사 받침대를 장착하는 방법:

(1) 고정된 쪽에 있는 가닥에 고정되어 있습니다.
(2) 고정된 면이 삽입되어 잠금 견과류를 꽉 잡아, 쿠션 블록과 내부 6 각 볼트로 고정됩니다.
(3) 지지 부위 베어링은 스톱 링으로 힌 바드 샤프에 고정되어 베어링 블록에 부착됩니다.

BK15 BF15 구형 구리 베어링과 함께 고정 끝 구리 나사 지원 단위 0

종류	d1	L	L1	L2	L3	C1	C2	B	H	b±0.02	h±0.02	B1	H1	E	P	d2	X	Y	Z
BK10	10	25	5	29	5	13	6	60	39	30	22	34	32.5	15	46	5.5	6.6	10.8	5
BK12	12	25	5	29	5	13	6	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
BK15	15	27	6	32	6	15	6	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
BK17	17	35	9	44	7	19	8	86	64	43	39	50	55	28	68	6.6	9	14	8.5
BK20	20	35	8	43	8	19	8	88	60	44	34	52	50	22	70	6.6	9	14	8.5
BK25	25	42	12	54	9	22	10	106	80	53	48	64	70	33	85	9	11	17.5	11
BK30	30	45	14	61	9	23	11	128	89	64	51	76	78	33	102	11	14	20	13
BK35	35	50	14	67	12	26	12	140	96	70	52	88	79	35	114	11	14	20	13
BK40	40	61	18	76	15	33	14	160	110	80	60	100	90	37	130	14	18	26	17.5

BK15 BF15 구형 구리 베어링과 함께 고정 끝 구리 나사 지원 단위 1

종류	d1	L	B	H	b±0.02	h±0.02	B1	H1	E	P	d2	X	Y	Z
BF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.8	5
BF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
BF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
BF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
BF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
BF25	25	30	106	80	53	48	64	70	33	85	9	11	17.5	11
BF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
BF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
BF40	40	37	160	110	80	60	100	90	37	130	14	18	26	17.5

지원 단위는 여섯 가지 유형으로 제공됩니다: 모델 EK, FK, EF 및 FF, 완성 된 샤프 끝으로 장착 된 표준 볼 스크루 조립에 표준화 된 모델 BK 및 BF,일반적으로 볼 스크루에 표준화 된고정된 쪽에 있는 지원 단위는 고 정밀 JIS 클래스 5을 준수하는 각성 접촉 구슬 베어링을 갖추고 있으며, 조절 가능한 전압을 갖는다.
