| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | EK06 |

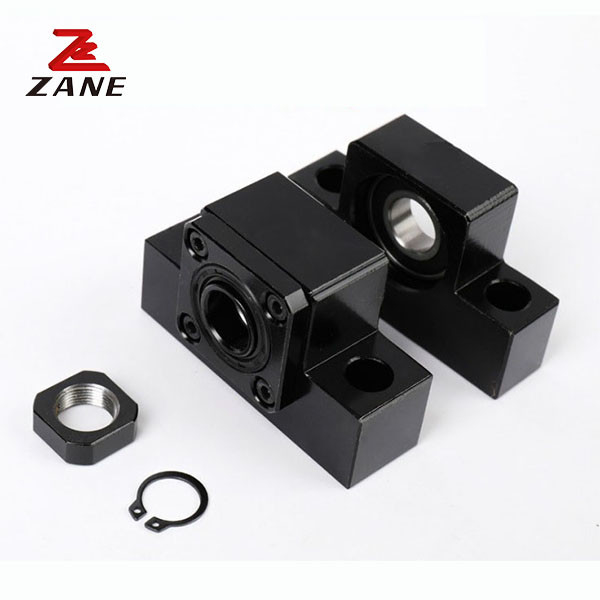

볼 스크루 볼 스크루 지원 좌석 EK 시리즈에 대한 베어링 하우징
1설명
볼 스크루 특수 베어링 좌석, 또한 시장에서 볼 스크루 지원 좌석으로 알려져, 리드 스크루 지원. 일반적으로 볼 스크루의 양 끝에 조립,그것은 공 나사 회전 움직임에 대한 지원을 제공하고 공 나사 고정 할 수 있습니다. 건조 공 나사 외에도, 또한 수축 나사, 예를 들어 트라페조이드 수축 나사 등의 다른 유형의 사용 될 수 있습니다. 또는 등등 등등, 회전 운동에 대한 지원을 제공해야 하는 다른 경우,광학 축 등
2. 사양
EK 고정측면
| 종류 | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF 떠있는 쪽
| 종류 | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3우리 회사
젠수 자네 기계 기술 회사 (Jiangsu Zane Machinery Technology Co., Ltd.) 는 첨단 기술 기업의 첨단 기계 변속기 제품입니다.회사는 각각 4 개의 지부를 가지고 있으며 다양한 유형의 기계 변속기 제품 연구 및 마케팅 프로젝트를 관리합니다.그것은 거의 50 독립적인 지적 재산권을 가지고 있습니다. 그것은 타이완 YYC 랙 레벨 에이전트, 그것은 타이완 Heqing (HAWKKING) 선형 안내 레일, 공 나사, 공 나사 지원 좌석,선형 가이드 모듈 연구 개발 선구자대부분의 고객들이 사랑하고 신뢰하는 ZANE 모듈입니다.
