| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE,ISO |

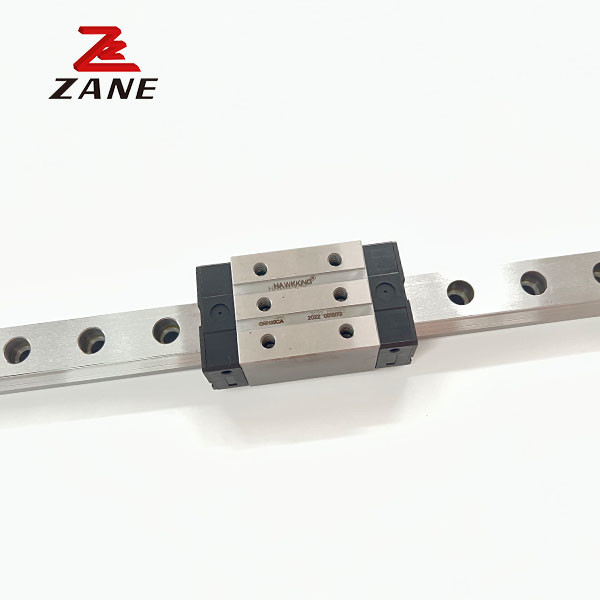

GR 시리즈 선형 가이드웨이는 철 공 대신 롤링 요소로 롤러가 있습니다.
롤러 시리즈는 매우 높은 경직성과 매우 높은 부하 용량을 제공합니다. GR 시리즈 선형 안내 레일은 45도 접촉 각도로 설계되었습니다.선형 접촉 표면의 탄력 변형, 부하 중, 크게 감소, 따라서 더 큰 경직성 및 4 부하 방향에서 더 높은 부하 용량을 제공합니다.GR 시리즈는 고 정밀 제조를 제공 하 고 더 긴 서비스 수명을 달성 하는 높은 성능을 가지고.
4가지 방향으로 같은 부하를 (올림/하림/오른쪽/왼쪽) 하고 설치 오류를 흡수할 수 있는 자기 정렬 기능을 갖는다.
선형 슬라이드 레일 (linear slide rail) 은 롤링 가이드의 일종으로, 슬라이더와 미끄러운 경로에서 무한 스롤 순환 철 공 사이의 힘으로 작동합니다.슬라이디 코스 로드 플랫폼을 따라 쉽게 고 정밀 선형 움직임을 할 수 있습니다.
선형 슬라이드 레일 (linear slide rail) 은 롤링 가이드의 일종으로, 슬라이더와 미끄러운 경로에서 무한 스롤 순환 철 공 사이의 힘으로 작동합니다.슬라이디 코스 로드 플랫폼을 따라 쉽게 고 정밀 선형 움직임을 할 수 있습니다.
| 모델 | 조합 크기 (mm) | 블록 크기 ((mm) | 슬라이드 레일 크기 (mm) |
슬라이드 레일용 볼트 고정 크기
|
기본 동적 고정 부하 | 기본 고정된 고정된 부하 | 허용되는 정적 모멘트 | 무게 | |||||||||||||||||||||||||
| 엄마 kN-m |
MP kN-m |
내 kN-m |
블록 1kg |
슬라이드 1kg/m |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | B | B₁ | C | C₁ | L₁ | L | K₁ | K₂ | G | M | T | T₁ | H₂ | H₃ | Wg | Hg | D | h | d | P | E | (mm) | C(kN) | C₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1고 정밀: 가이드 레일의 제조 정밀도는 매우 높으며 미크론 수준의 정밀도를 달성 할 수 있습니다.그래서 그것은 잘 이동 부분의 선형 운동과 안정성을 유지할 수 있습니다.
2. 좋은 마모 저항: 안내 철도 재료는 일반적으로 강도, 고 강도 및 마모 저항성 물질로 만들어집니다. 철강, 구리, 알루미늄, 티타늄 등.가이드 레일의 장기적인 수명을 보장할 수 있는.
3강한 부하 저항: 가이드 레일은 큰 축적 및 방사선 부하를 견딜 수 있으며 기계 및 장비의 다양한 사양의 요구 사항을 충족시킬 수 있습니다.
4높은 딱딱함: 가이드 레일의 딱딱함은 좋으며 외부 토크와 구부리는 힘에 효과적으로 저항하고 움직이는 부품의 안정성을 보장 할 수 있습니다.
5부드러운 움직임: 안내 레일의 표면은 특별히 처리되며 마찰 계수는 작고 움직임은 안정적이며 정체 및 마찰 손실을 유발하기가 쉽지 않습니다.
