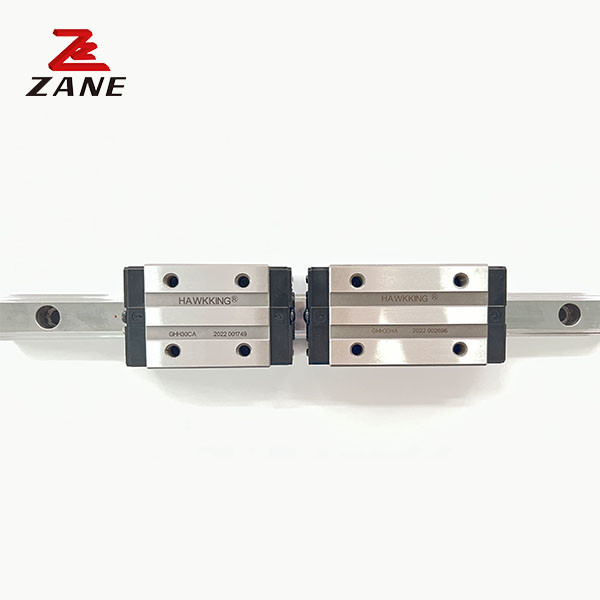

HGH15 HGH20 HGH25 HGH30 맞춤형 길이 선형 가이드 레일
선형 안내 를 언제 사용 해야 합니까?
선형 가이드는 무거운 짐을 지탱하고 하나의 선형 방향으로 물체를 더 쉽게 움직일 수 있도록 사용할 수 있으며 망원경 움직임이 필요하지 않을 때 이상적입니다.물체의 전체 무게를 지탱하는 데 사용할 수 있습니다, 가동 부품에 의해 이동을 더 쉽게 하거나 물체의 한쪽 끝을 지지하는 데 사용되고, 다른 끝은 가동 부품에 의해 지지됩니다.후자의 경우 선형 가이드를 우리의 트랙 액추에이터와 이상적인 짝짓기우리의 선형 액추에이터와 함께 유용 할 수 있습니다. CNC 기계와 3D 프린터와 마찬가지로 선형 가이드는 또한 부적절한 부하로부터 작동 구성 요소를 보호하기 위해 사용될 수 있습니다..만약 당신이 당신의 디자인에서 측면 부하에 대한 우려를 가지고 있다면, 당신은 당신의 디자인을 강화하고 작동 장치를 보호하기 위해 선형 가이드를 사용할 수 있습니다.당신은 종종 더 많은 부하에 민감한 장치를 보호하기 위해 여기에 사용되는 선형 가이드를 볼 수 있습니다마치 납 나사처럼
| 모델 | 조합 크기 (mm) | 블록 크기 ((mm) | 슬라이드 레일 크기 (mm) |
슬라이드 레일용 볼트 고정 크기 |
기본 동적 고정 부하 | 기본 고정된 고정된 부하 | 허용되는 정적 모멘트 | 무게 | ||||||||||||||||||||||
|
이 씨 알다시피 |
MP kNf |
내 KNF |
블록 1kg |
슬라이드 kg/n |
||||||||||||||||||||||||||
| H | H난 | N | W | B | B난 | C | 리 | L | K난 | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 235 | 125 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
선형 가이드와 선형 가이드 블록을 주문하는 팁:
(1) 선형 가이드의 폭을 말해: 예를 들어 9mm
(2) 선형 가이드 블록의 크기 코드는 무엇입니까? 예를 들어 MGN9C, HGH15CA 및 기타
(3) 당신이 필요로 하는 선형 가이드 길이는 무엇입니까, 그리고 얼마나 많은 가이드 블록 한 선형 가이드, pls? 예를 들어 MNG91R80MM; 80mm 선형 가이드에 블록의 1 pcs
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
선형 가이드 HG 시리즈에 대한 우리의 장점:
1높은 정확도로 슬라이딩 단위 시스템을 완료하고 انحراف없이 이동 할 수 있습니다.
2사용기간이 길어요
3빠른 배송과 좋은 서비스
4.큰 양그리고 소량 대가.
5ISO9001:2008
6. 경쟁력가격, 좋은 품질, 빠른 배송.
7.신속한 반응이메일이나 질문을 빨리 해결하는 것.
8정직한 협조와 서비스
