| 원래 장소 | China |
| 브랜드 이름 | ZANE |
| 인증 | CE,ISO |

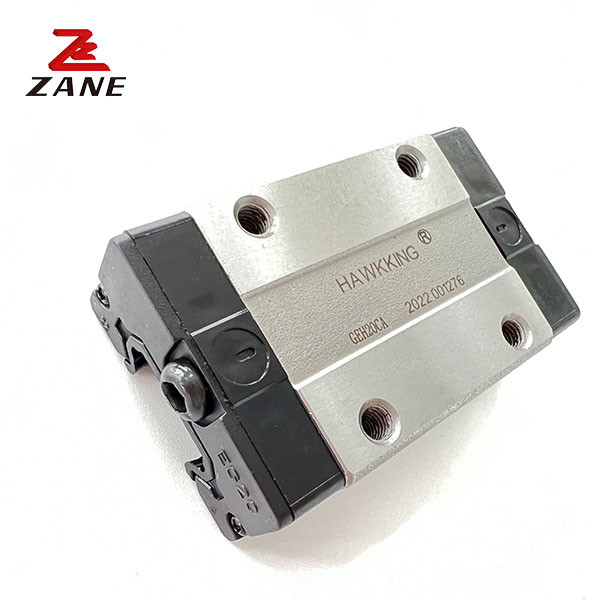

선형 모션 가이드 (Linear Motion Guide) 는 높은 성능과 효율성을 보장하면서 낮은 유지 보수, 낮은 진동 수준을 보장하도록 설계된 신뢰할 수 있고 정확한 선형 모션 시스템입니다.낮은 노이즈 레벨과 긴 보증가볍고 고도로 내구성 있는 가이드 레일로 장착되어 부드럽고 정확한 선형 움직임을 허용합니다.가이드 레일은 고품질의 재료로 만들어져 장기간 안정성과 마모 저항성을 보장합니다.긴 보증 및 낮은 유지 보수 요구 사항으로, 선형 모션 가이드는 선형 모션 응용 프로그램의 광범위한 신뢰할 수 있고 경제적인 솔루션을 제공합니다.설치 및 운영하기 쉽다, 자동차 및 항공우주에서 의료 및 산업 제조에 이르기까지 광범위한 산업용 용도로 이상적인 선택입니다.소음 및 진동 수준이 낮기 때문에 실내 및 야외용으로 적합합니다.가이드 레일의 가벼운 무게는 쉽게 설치 및 유지 보수 할 수 있으며 긴 보증은 마음의 평화를 보장합니다.
| 모델 | 조합 크기 (mm) | 블록 크기 ((mm) | 슬라이드 레일 크기 (mm) |
슬라이드 레일용 볼트 고정 크기 |
기본 동적 고정 부하 | 기본 고정된 고정된 부하 | 허용되는 정적 모멘트 | 무게 | |||||||||||||||||||||||||
| Mr kN-m |
MP kN-m |
내 kN-m |
블록 1kg |
슬라이드 1kg/m |
|||||||||||||||||||||||||||||
| H | 안녕하세요 | N | W | B | 2개 | C | 리 | L | 키 | 키 | G | Mxl | T | H2 | h3 | w/ | HR | D | h | d | P | E | (mm) | C(kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
브랜드 이름: ZANE
모델 번호: GEH25CA
원산지: 중국
인증: CE,ISO
최소 주문량: 협상
가격: 협상
포장 세부 사항: 표준 수출 카튼 포장, 목재 케이스, 보호용으로 폼 보드 내부.
배송시간: 주문 확인 후 3일 이내에
지불 조건: L/C, T/T
주요 특징:
ZANE의 선형 모션 가이드 시스템은 고객에게 시장에서 가장 높은 품질의 선형 가이드, 선형 가이드 레일, 선형 모션 가이드, 선형 베어링 및 선형 베어링을 제공합니다.우리의 선형 모션 가이드 시스템은 최적의 성능을 제공합니다모든 제품들은 우리의 긴 보증과 넓은 온도 범위로 지원됩니다.
