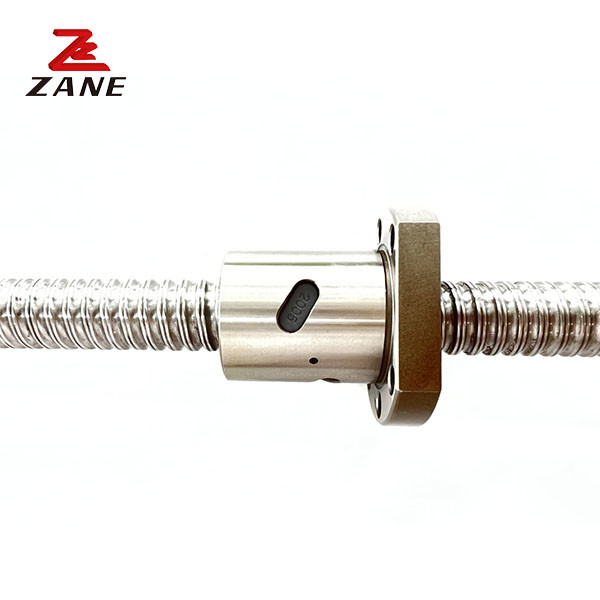

저진동 그리스 볼스크류 저소음 90mm 볼 리드스크류

Name: 저진동 그리스 볼스크류 저소음 90mm 볼 리드스크류
Brand: ZANE
SKU: UFSTYPE
Price: 1.00 USD
Availability: InStock
Rating: 5 (104 reviews)

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	UFSTYPE

제품 상세정보

제품 이름:

볼 리드 나사

나사 직경:

12mm-100mm

주유:

기름이나 그리스

볼스크류 구조자:

나사, 너트 캡, 볼

제조 공정:

전조나사

종류:

대형 리드 볼나사

하이 라이트:

저진동 그리스 볼스크류

저소음 볼스크류

90mm 볼 리드스크류

제품 설명

볼 리드 스크루, 선형 운동 볼 스크루 UFSTYPE CNC 기계에 대한

볼 스크루는 스크루와 볼 견과류로 만들어집니다. 회전 움직임을 선형 운동으로 전환하는 것이 기능입니다. 이것은 앞으로 볼 스크루의 확장 및 개발입니다.개발의 의미는 슬라이딩 동작에서 롤링 베어링으로 이동하는 것입니다.작은 마찰과 함께, 볼 스크루는 다양한 산업 장비와 정밀 도구에 널리 사용됩니다

구슬 나사 베어링의 특징:

높은 정밀도

큰 리드

고속 운용 및 내구성

소음도 낮다

작은 높은 교체

낮은 진동 및 원활한 작동

저진동 그리스 볼스크류 저소음 90mm 볼 리드스크류 0

모델	외부 지름	납	강철 공 지름	견과류 크기								산란 둥지	동적 등급 부하	정적 등급 부하	딱딱한 kgf/μm
모델	d	난	그래	D	A	B	L	W	H	X	Q	n	CA	코아	k
01204-T4	12	4	2.5	24	40	10	40	32	30	45	-	4x1	902	1884	26
01604-T4	16	4	2. 381	28	48	10	40	38	40	5.5	M6	4x1	973	2406	32
01605-T3		5	3.175	28	48	10	42	38	40	5.5	M6	3x1	780	1168	32
01605-T4		5	3.175	28	48	10	50	38	40	55	M6	4x1	1380	3052	32
01610-T3		10	3.175	28	48	10	57	38	40	5.5	M6	3x1	1103	2401	26
02004-T4	20	4	2.381	36	58	10	42	47	44	6.6	M6	4x1	1066	2987	38
02005-T4	20	5	3175	36	58	10	51	47	44	6. 6	M6	4x1	1551	3875	39
02504-T4	25	4	2. 381	40	62	10	42	51	48	6.6	M6	4x1	1180	3795	43
02505-T4		5	3.175	40	62	10	51	51	48	6.6	M6	4x1	1724	4904	45
02506-T4		6	3. 969	40	62	10	54	51	48	6.6	M6	4x1	2318	6057	47
02508-T4		8	4. 762	40	62	10	63	51	48	6.6	M6	4x1	2963	7313	49
02510-T4		10	4. 762	40	62	12	85	51	48	6.6	M6	4x1	2954	7295	50
03204-T4	32	4	2. 381	50	80	12	44	65	62	9	M6	4x1	1296	4838	51
03205-T4		5	3175	50	80	12	52	65	62	9	M6	4x1	1922	6343	54
03206-T4		6	3. 969	50	80	12	57	65	62	9	M6	4x1	2632	7979	57
03208-T4		8	4. 762	50	80	12	65	65	62	9	M6	4x1	3387	9622	60
03210-T4		10	6. 350	50	80	12	90	65	62	9	M6	4x1	4805	12208	61
04005-T4	40	5	3175	63	93	14	55	78	70	9	M8	4x1	2110	7988	63
04006-T4		6	3. 969	63	93	14	60	78	70	9	M6	4x1	2873	9913	66
04008-T4		8	4. 762	63	93	14	67	78	70	9	M6	4x1	3714	11947	70
04010-T4		10	6. 350	63	93	14	93	78	70	9	M8	4x1	5399	15500	73
05010-T4	50	10	6. 350	75	110	16	93	93	85	11	M8	4x1	6004	19614	85
05020-T4	50	20	7. 144	75	110	16	138	93	85	11	M8	4x1	7142	22588	94
06310-T4	63	10	6. 350	90	125	18	98	108	95	11	M8	4x1	6719	25358	99
06320-T4	63	20	9. 525	95	135	20	149	115	100	13.5	M8	4x1	11444	36653	112
08010-T4	80	10	6. 350	105	145	20	98	125	110	13.5	M8	4x1	7346	31953	109
08020-T4	80	20	9. 525	125	165	25	154	145	130	13.5	M8	4x1	12911	47747	138
10020-T4	100	20	9. 525	150	202	30	180	170	155	17.5	M8	4x1	14303	60698	162

표준 크기 사양 비교 표

모델					납 정확도 클래스	스레드 방향	스레드 번호	표준 나사 코드	적용 가능한 견과류 종류
외부 지름 d		납 1	진경 그래		납 정확도 클래스	L/R	스레드 번호	표준 나사 코드	적용 가능한 견과류 종류
40	5			3.175	C7,C5,C3	R/L	1	04005	L,U,S
	6			3.969	C7,C5,C3	R	1	04006	U
	8			4.762	C7,C5,C3	R	1	04008	U
	10			6.35	C7,C5,C3	R/L	1	04010	I,U
	40			6.35	C7,C5,C3	R	2	04040	E
	80			6.35	C7,C5,C3	R	2	04080	E
50	5			3.175	C7,C5,C3	R	1	05005	S
	10			6.35	C7,C5,C3	R/L	1	05010	I,U
	50			7.938	C7,C5,C3	R	2	05050	E
	100			7.938	C7,C5,C3	R	2	50100	E
63	10			6.35	C7,C5,C3	R	1	06310	I,U
63	20			9.525	C7,C5,C3	R	1	06320	U
80	10			6.35	C7,C5,C3	R	1	08010	I,U
80	20			9.525	C7,C5,C3	R	1	08020	U

정밀 밀링 나사 표준 크기 사양 비교 표

모델			납 정확도 클래스	스레드 방향	스레드 번호	표준 나사 코드	적용 가능한 견과류 종류
외부 지름 d	납 1	진경 Da	납 정확도 클래스	L/R	스레드 번호	표준 나사 코드	적용 가능한 견과류 종류
4	1	0.8	C7,C5,C3	R	1	00401	M
6	1	0.8	C7,C5,C3	R	1	00601	M
8	1	0.8	C7,C5,C3	R/L	1	00801	M
	2	1.2	C7,C5,C3	R/L	1	00802	M
	2.5	1.2	C7,C5,C3	R	1	0082.5	M,T
10	2	1.2	C7,C5,C3	R/L	1	01002	M,T
10	4	2	C7,C5,C3	R	1	01004	M,T
12	2	1.2	C7,C5,C3	R/L	1	01202	M
	4	2.5	C7,C5,C3	R	1	01204	U,T
	5	2.5	C7,C5,C3	R	1	01205-A	U,T,S
	5	2.5	C7,C5,C3	R	1	01205-B	M
	10	2.5	C7,C5,C3	R	2	01210-B	VS
14	2	1.2	C7,C5,C3	R/L	1	01402	M
14	4	2.5	C7,C5,C3	R	1	01404	T
16	2	1.2	C7,C5,C3	R/L	1	01602	M
	4	2.381	C7,C5,C3	R	1	01604 (N)	I,U,T
	5	3.175	C7,C5,C3	R/L	1	01605	I,U,T
	10	3.175	C7,C5,C3	R/L	2	01610	I,U,T
	16	2.778	C7,C5,C3	R	2	01616	E
	32	2.778	C7,C5,C3	R	2	01632	E
20	4	2.381	C7,C5,C3	R	1	02004 (N)	I,U
	5	3.175	C7,C5,C3	R/L	1	02005	L,U,T,S
	10	3.969	C7,C5,C3	R	1	02010	VS
	20	3.175	C7,C5,C3	R	2	02020	VS,E,S
	40	3.175	C7,C5,C3	R	2	02040	E
25	4	2.381	C7,C5,C3	R	1	02504 (N)	I,U
	5	3.175	C7,C5,C3	R/L	1	02505	L,U,T,S
	6	3.969	C7,C5,C3	R	1	02506	U
	8	4.762	C7,C5,C3	R	1	02508	U
	10	4.762	C7,C5,C3	R	1	02510-A	I,U,T
	25	3.969	C7,C5,C3	R	2	02525	E
	50	3.969	C7,C5,C3	R	2	02550	E
32	4	2.381	C7,C5,C3	R	1	03204 (N)	I,U
	5	3.175	C7,C5,C3	R/L	1	03205	L,U,S
	6	3.969	C7,C5,C3	R	1	03206	U
	8	4.762	C7,C5,C3	R	1	03208	U
	10	6.35	C7,C5,C3	R/L	1	03210	I,U
	20	6.35	C7,C5,C3	R	1	03220	E
	32	4.762	C7,C5,C3	R	2	03232	E
	64	4.762	C7,C5,C3	R	2	03264	E
