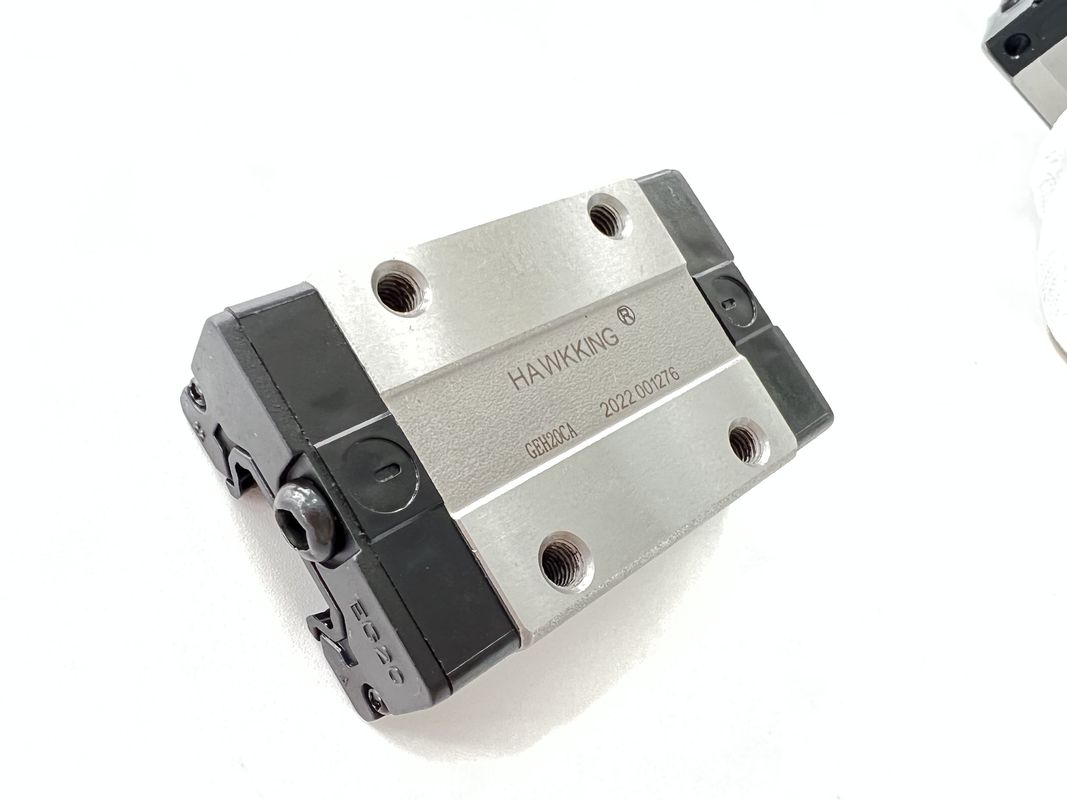

고강성 고정밀 리니어 레일

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	잔게

제품 상세정보

상품명:

선형 가이드 레일

색깔:

가느다란 조각과 검은 리니어 가이드

리니어 가이드 애플리케이션:

CNC 기계, 전기적 기계장치, 선반, 의학 장비

가이드 길이:

6000 밀리미터 또는 커스텀지드

유형:

직선 운동 도구

모델:

GEH25SA GEH25CA

신청:

CNC 기계, 자동 시스템

강조하다:

고강성 고정밀 선형 레일

GEH25SA 고정밀 선형 레일

GEH25CA 미니어처 선형 레일 슬라이드

제품 설명

분리형 슬라이더 직매 Oem GEH25SA GEH25CA

이름	리니어 가이드 레일/리니어 가이드 레일 블록
유형	자동장비 고속전송장치
콤비네이션	최소 100mm 선형 레일 + 1개 슬라이드 블록
재료	크롬/베어링/스테인리스
가이드 사이즈	4m 또는 관례의 필요조건
색깔	빨강 검정 또는 세관 요구 사항
모양	직사각형
효과	1. 병렬성과 고정밀도 2. 슬라이더와 가이드 레일은 교체 가능하여 비용 절감 3. 모든 방향에서 높은 강성 4. 마찰 감소
포장	1.PE 부대, 충격 방지 거품 부대, 수출 표준 판지, 나무 상자 2. 고객의 특별한 요구 사항에 따라

모델	조합 사이즈(mm)			블록 크기(mm)													슬라이드 레일 사이즈(mm)							슬라이드 레일용 고정 볼트 크기	기본 동적 고정 하중	기본 고정 고정 하중	허용 정적 모멘트				무게
																											씨 kN-m	MP kN-m		내 kN-m	차단하다 킬로그램		미끄러지 다 kg/m
	시간	안녕	N	여	비	바이	씨	리	엘	기	기	G	Mxl	티	H2	h3	승/	시간	디	시간	디	피	이자형	(mm )	C(kN)	공동(kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
