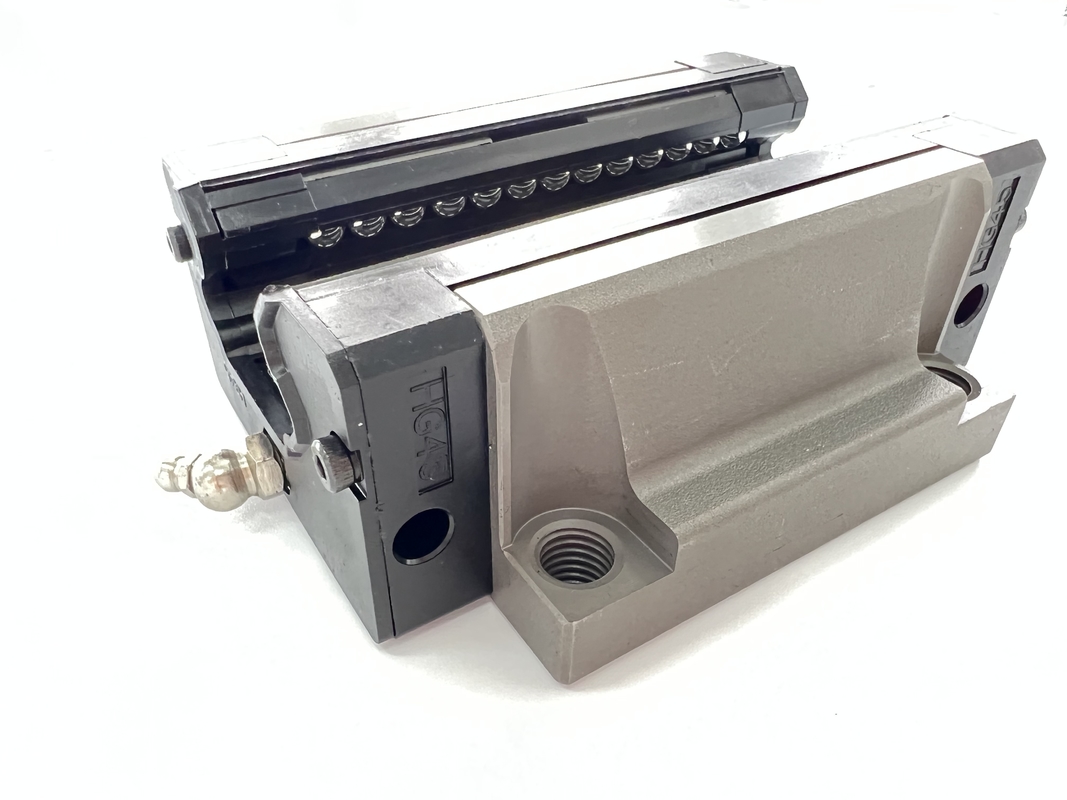

CNC 기계용 선형 가이드 슬라이드

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	쟌-ghw

제품 상세정보

상품명:

작은 선형 레일 가이드

재료:

스테인레스 스틸

모델 번호:

HGW20CA,HGW2CHA

핵심 구성 요소:

선형 가이드 레일

매끄럽게 하기:

그리스, 오일

성능:

고 정밀도 저소음

리니어 가이드 타입:

Ｗ 타입 또는 에이치형 또는 Ｒ 타입

블록:

표준 또는 플랜지

가이드 폭:

15 밀리미터--65 밀리미터

강조하다:

hgw15 선형 가이드 슬라이드

cnc 기계용 선형 가이드 슬라이드

hgw20 선형 슬라이드 블록

제품 설명

cnc 기계 용 hgw15 hgw20 선형 가이드 레일 볼 베어링 슬라이더

선형 가이드웨이 적용:

* 1.머시닝센터
* 2. 공작 기계,
* 3.정밀 가공
* 4. 무거운 절단 도구,
* 5.대리석 절단기
* 6. 그라인더
* 7.사출기
* 8.펀치
* 9.자동화 장치

모델	조합 사이즈(mm)			블록 크기(mm)													슬라이드 레일 사이즈(mm)							슬라이드 레일용 고정 볼트 크기	기본 동적 고정 하중	기본 고정 고정 하중	허용 정적 모멘트					무게
																											씨 kN-m	MP kN-m			내 kN-m	차단하다 킬로그램		미끄러지 다 kg/m
	시간	안녕	N	여	비	바이	씨	유	엘	클	G	남 (A/B)	티	티	h2	h3	워	시간	디	시간	디	피	이자형	(mm)	C(kN)	CO(kN)
GHW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	5.3	M5/φ4.5	6	8.9	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11. 38	25.31	0.17		0.15	0.15		0.17	1.45
GHW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	12	M6/φ6	8	10	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38		0.27	0.27		0.40	2.21
GHW20HA								65.2	92.2	17.6															21.18	48.84	0.48		0.47	0.47		0.52
GHW25CA	36	5.5	23.5	70	57	6.5	45	58	84	11.8	12	M8/φ77	8	14	6	9	23	22	11	9	7	60	20	M6x20	26시 48분	56.19	0.64		0.51	0.51		0.59	3.21
GHW25HA								78.6	104.6	22.1															32.75	76.00	0.87		0.88	0.88		0.80
GHW30CA	42	6	31	90	72	9	52	70	97.4	14.25	12	M10/φ9	8.5	16	6.5	10.8	28	26	14	12	9	80	20	M8x25	38.74	83.06	1.06		0.85	0.85		1.09	4.47
GHW30HA								93	120.4	25.75															47.27	110.13	1.40		1.47	1.47		1.44
GHW35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	12	M10/φ9	10.1	18	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	102.87	1.73		1.20	1.20		1.56	6.30
GHW35HA								105.8	138.2	27.5															60.21	136.31	2.29		2.08	2.08		2.06
GW45CA	60	9.5	37.5	120	100	10	80	97	139.4	13	12.9	M12/φ11	15.1	22	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	77.57	155.93	3.01		2.35	2.35		2.79	10.41
GHW45HA								128.8	171.2	28.9															94.54	207.12	4.00		4.07	4.07		369
GHW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	12.9	M14/φ14	17.5	26.5	12	19	53	44	23	20	16	120	30	M14x45	114.44	227.81	5.66		4.06	4.06		4.52	15.08
GHW55HA								155.8	204.8	36.4															139.35	301.26	7.49		7.01	7.01		5.96
GHW65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	12.9	M16/φ16	25	37.5	15	15	63	53	26	22	18	150	35	M16x50	163.63	324.71	10.02		6.44	6.44		9.17	21.18
GHW65HA								203.6	259.6	52.8															208.36	457.15	14.15		11.12	11.12		12.89

CNC 기계용 선형 가이드 슬라이드 0 CNC 기계용 선형 가이드 슬라이드 1
