| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | F190 |

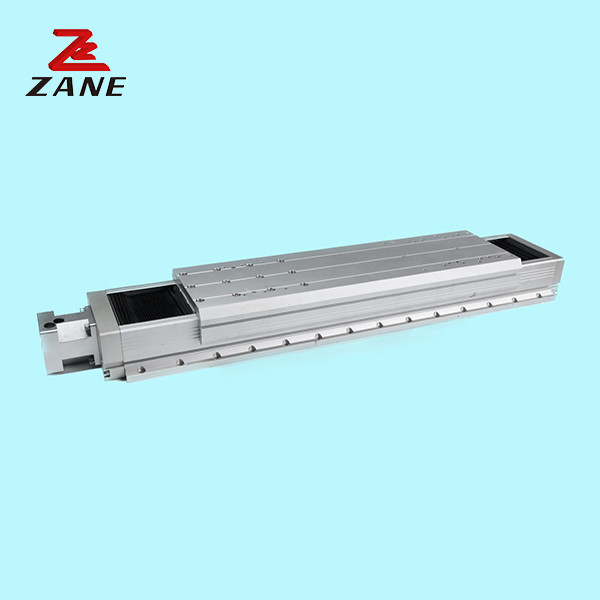

F190 100mm 효과적 이동 길이는 자동 장비에 대한 이중 광 축 가이드
[고등 정밀도]- 고도의 정밀도로, 안내 레일은 설치 기단과 직접 접촉하여 선형 안내 레일의 이점을 극대화하고 누적 오류를 줄입니다.
[이용] - 자동화 장비에 적합하며, 선형 움직임의 단일 축 로봇을 제공합니다.
[사전]- 더 복잡한 작업을 완료하기 위해, 그것은 매우 실용적입니다
[일반 목적]-부품 조립, 잉크젯 작동, 유연한 픽링, 부품 취급, 로딩 및 로딩 부품 검사 시스템과 같은 다중 기능
기술 매개 변수:
| 드라이버 전력 (W) | 750W | |||
| 볼 스크롤 (16) mm 납 | P05:5 | P10:10 | P20:20 | |
| 최대 속도 (mm/s): | 250 | 500 | 1000 | |
| 최대 운반 무게 (kg) | 레벨 | 120kg | 100kg | 50kg |
| 직각성 | 60kg | 50kg | 40kg | |
| 반복된 위치 정밀도 (mm): | C급 +0.02mm; P 레벨 +0.01mm | |||
| 스트로크 범위 (mm): | 범위는 100~500mm입니다. | |||
| 부하 모멘트 (N.m) | Mx:110내:150; Mz:120 | |||
| 부하 메커니즘 | GEH15 이중 트랙 | |||
| 운전 장치 | C. 16급에서 C7급까지, P·16급 | |||
| 원료 | 단단한 진압 알루미늄 프로필, 광택 자체 | |||
| 설치 표면의 정확성 요구 사항 | 0.05mm 이하 | |||
| 먼지 방지 설계 | 완전 밀폐 먼지 방지 | |||
| 뇌졸중 (S) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
