| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | ZCH60 |

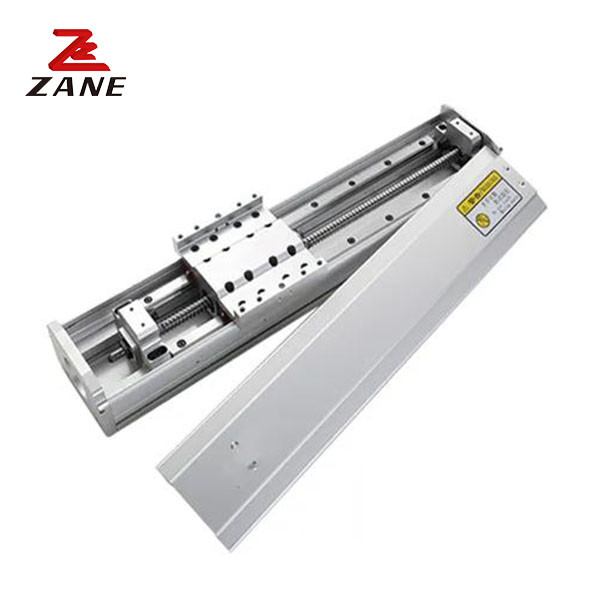

3D 프린터용 고정도 완전 폐쇄 슬라이딩 ZCH60 테이블 모듈
1설명
선형 안내 모듈 슬라이딩 테이블: 단일 축 또는 복잡한 다축 시스템에서 우리 시스템 범위의 다른 축과 결합하여 보편적 응용.나델라의 선형 축에 대한 빌딩 블록 시스템은 모터 인터페이스까지 모든 선형 모션 기술 구성 요소를 제공합니다.: 롤러 가이드 또는 회전 구슬 가이드, 벨트 드라이브, 볼 스크루 드라이브 또는 래크 및 피니온 드라이브를 갖춘 시스템 및 망원경 축, 직접,교차 또는 포털 링크 또는 단일 축 시스템으로.
2.사양
| 모터 전력 | 100W | ||
| 반복된 위치 정확성 | C급 ±0.02MM 및 P급 ±0.01MM | ||
| 납 스ikulu의 외부 지름 (a) | 12 | ||
| 납 스ikulu의 납 (MM) | 5 | 10 | |
| 최대 속도 (MM/SEC) | 250 | 500 | |
| 최대 부하량 ((kg) | 수준 | 30 | 15 |
| 수직 | 10 | 5 | |
| 정량 추진력 (N) | 360 | 180 | |
| 뇌졸중 (MM) | 100-800 ((50 간격) | ||
| 엔진의 명산 속도는 (RPM) | 3000 | ||
수평 설치
| 납 | 부하량 (kg) | A | B | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
벽에 장착
| 납 | 부하량 (kg) | A | B | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
수직 장착
| 납 | 부하량 (kg) | A | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
이중 슬라이드 좌석 이중 슬라이드 좌석 슬라이드 좌석 연장 슬라이드 좌석 역동 동시 움직임
3우리 회사
젠수 자네 기계 기술 회사 (Jiangsu Zane Machinery Technology Co., Ltd.) 는 첨단 기술 기업의 첨단 기계 변속기 제품입니다.회사는 각각 4 개의 지부를 가지고 있으며 다양한 유형의 기계 변속기 제품 연구 및 마케팅 프로젝트를 관리합니다.그것은 거의 50 독립적인 지적 재산권을 가지고 있습니다. 그것은 타이완 YYC 랙 레벨 에이전트, 그것은 타이완 Heqing (HAWKKING) 선형 안내 레일, 공 나사, 공 나사 지원 좌석,선형 가이드 모듈 연구 개발 선구자대부분의 고객들이 사랑하고 신뢰하는 ZANE 모듈입니다.
