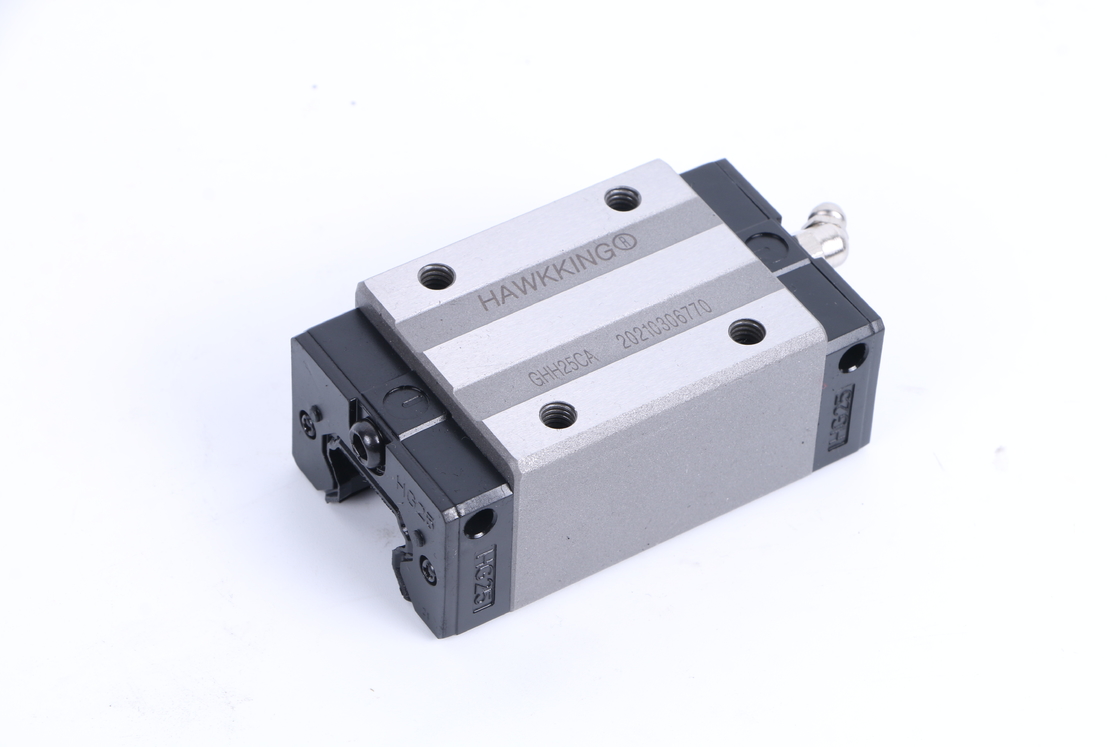

부드러운 HGH35 선형 가이드

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	GHH-CA/GHH-HA

제품 상세정보

상품명:

선형 가이드 레일

재료:

스테인레스 스틸

가동 레일의 길이:

주문 제작된 길이

조합 높이:

15-65mm

가동 레일 높이:

15-53mm

유형:

직선 운동 도구

구조:

회 철도

성능:

매끄러운 선형 가이드 레일

강조하다:

매끄러운 선형 가이드

HGH35 선형 가이드

선형 운동 소형 선형 가로장

제품 설명

스테인레스 스틸 맞춤형 길이 선형 가이드 HGH35 선형 레일 블록

1. 폭이 넓어진 설계로 모멘트하중의 용량이 증가합니다.
2. 고딕 아치 접촉 디자인은 모든 방향에서 높은 강성을 가지고 있습니다.
3. 스틸 볼은 블록이 레일 설치에서 제거된 경우에도 볼이 떨어지는 것을 방지하기 위해 미니어처 리테이너로 고정됩니다.
4. 모든 금속 부품은 부식 방지를 위해 스테인레스 스틸로 만들어졌습니다.

모델	조합 사이즈(mm)			블록 크기(mm)												슬라이드 레일 사이즈(mm)							슬라이드 레일용 고정 볼트 크기	기본 동적 고정 하중	기본 고정 고정 하중	허용 정적 모멘트			무게
																										씨 kN^n	의원 kNf	내 kNF	차단하다 킬로그램	미끄러지 다 kg/n
	시간	시간나	N	여	비	비나	씨	리	엘	케이나	G	Mxl	티	h2	h3	여아르 자형	시간아르 자형	디	시간	디	피	이자형	(mm)	C(kN)	공동(kN)
GHH15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	10	5.3	M4x5	6	7.95	7.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11.38	25.31	0.17	0.15	0.15	0.18	1.45
GHH20CA	30	4.6	12	44	32	6	36	50.5	77.5	12.25	12	M5x6	8	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38	0.27	0.27	0.30	2.21
GH20HA							50	65.2	92.2	12.6														21.18	48.84	0.48	0.47	0.47	0.39
GHH25CA	40	5.5		48	35	6.5	35	58	84	16.8	12	M6x8	8	10		23	22	11	9	7	60	20	M6x20	26.48	56.19	0.64	0.51	0.51	0. 51	3.21
GH25HA			12.5				50	78.6	104.6	19.6														32. 75	76.00	0.87	0.88	0.88	0.69
GHH30CA	45	6	16	60	40	10	40	70	97.4	20.25	12	M8xl0	8.5	9.5		28	26	14	12	9	80	20		38.74	83.06	1.06	0.85	0.85	0.88	4. 47
GH30HA							60	93	120.4	21.75					13.8								M8x2ij	47.27	110.13	1.40	1.47	1.47	1.16
GHH35CA	55		18	70	50	10	50	80	112.4	20.6	12			16	19.6	34	29	14	12	9	80	20		49.52	102.87	1.73	1.20	1. 20	1.45	6. 30
GH35HA		1.5					72	105.8	138.2	22.5		M8xl2												60.21	136.31	2.29	2.08	2.08	1.92
GHH45CA	70	9.5		86	60	13	60	97	139.4	23		M10xl7	16			45	38	20	17	14	105		M12x35	77.57	155.93	3.01	2.35	2.35	2.73	10.41
GHH45HA			20.5				80	128.8	171.2	28.9				L8.	30.5							22.5		94.54	207.12	4.00	4.07	4.07	3.61
GHH55CA	80			100	75		75	117.7	166.7	27.35		M12xl8		22	29	53	44	23	20	16	120	30	M14x45	114.44	227. 81	5.66	4.06	4.06	4.17	15.08
GH55HA		13	23. 5			12. 5	95	155.8	204.8	36.4	12.9													139.35	301.26	7.49	7.01	7.01	5.49
GH65CA	90	15		126	76	25	70	144.2	200.2	43.1			25	15	15	63	53	26	22	18	150	35	M16x50	163.63	324.71	10.02	6.44	6.44	7.00	21.18
GH65HA			31.5				120	203.6	259.6	47.8	12.9	M16x20												208.36	457.15	14.15	11.12	11.12	9.82

부드러운 HGH35 선형 가이드 0

부드러운 HGH35 선형 가이드 1

리니어 가이드 및 리니어 가이드 블록 주문 팁:

(1) 리니어 가이드의 폭을 알려주십시오: 예: 9mm

(2) 선형 가이드 블록의 크기 코드(pls)는 무엇입니까?예: MGN9C, HGH15CA 등

(3) 필요한 리니어 가이드 길이는 얼마이며 하나의 리니어 가이드에 몇 개의 가이드 블록이 있습니까?예: MNG91R80MM;80mm 리니어 가이드에 블록 1개

선형 가이드를 생산할 수 있는 모든 유형:

HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC

HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA

HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC

HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA

EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA

EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA

리니어 가이드 HG 시리즈의 장점:

1. 고정밀 슬라이딩 유닛 시스템을 완성하고 편향 없이 이동할 수 있습니다.

2. 장수명 사용.

3. 신속한 배송 및 좋은 서비스.

4.큰 주식낮은 배치 도매.

5. ISO9001:2008

6. 경쟁력 있는가격, 좋은 품질, 빠른 배송.

7.빠른 응답이메일을 보내거나 질문을 신속하게 해결합니다.
