| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | TRSTYPE |

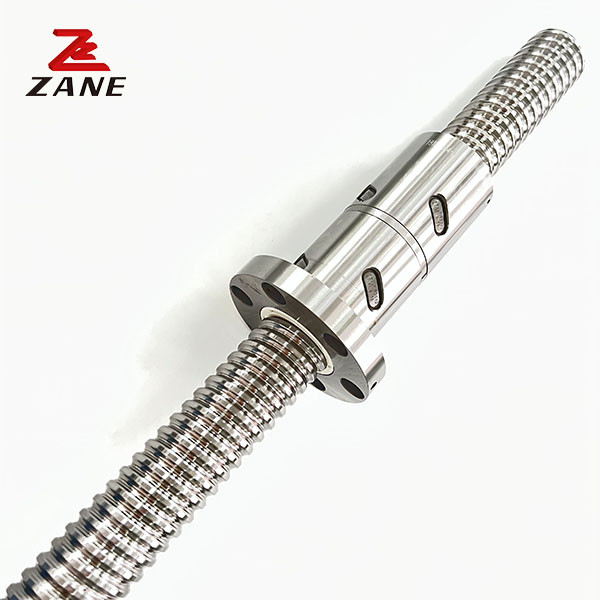

600mm 50mm 50mm 2020mm 1500mm 12mm 볼 스터드 스크루 TRSTYPE
첨단 기술 다양한 기계의 급속한 발전과 정확성과 속도 요구가 증가 한 산업 전체에 공 나사 개발을 주도했습니다.
공 나사 기술은 제어 모터의 회전 운동을 선형 운동으로 변환하는 기계적 수단으로 필수적입니다.
정밀 및 롤 볼 스크루에서 초고 납 볼 스크루까지 (고속 작업에 대한 필요를 충족하도록 설계되었습니다.)
| 모델 | 외부 지름 | 납 | 강철 공 지름 | 견과류 크기 | 산란 둥지 | 동적 등급 부하 | 정적 등급 부하 |
딱딱한 kgf/ μm |
|||||||
| d | 난 | 그래 | D(g6) | A | B | L | LI | N | L2 | Q | n | CA | 코아 | k | |
| 00825B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 25x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 35x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 25x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 35x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 35x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-T3 | 25 | 5 | 3175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
