| 원래 장소 | 중국 |
| 브랜드 이름 | ZANE |
| 인증 | CE，ISO |
| 모델 번호 | GHH-CA/GHH-HA |

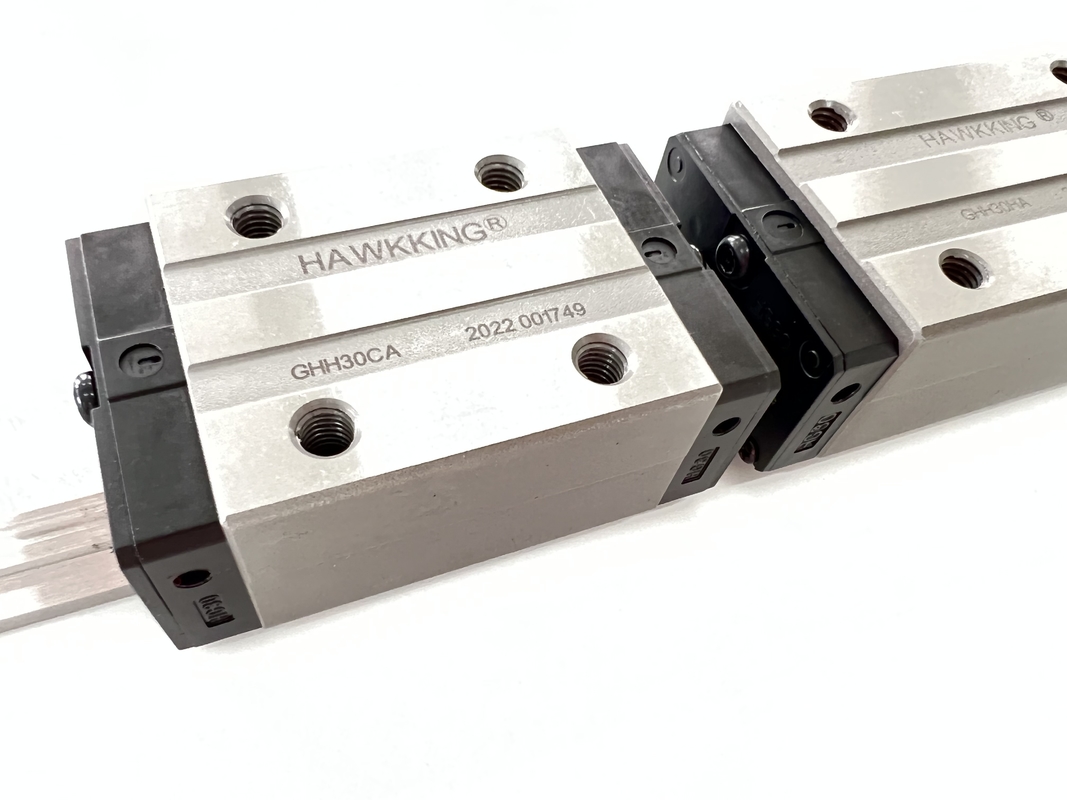

고정확도 주문을 받아서 만들어진 길이 선형 가이드 HGH15 HGH20 HGH25 HGH30
선형 가이드는 어디에 사용됩니까?
선형 가이드는 광범위한 산업 및 제조 응용 분야에서 사용됩니다.소형 가정용 프린터 및 대형 산업용 프린터를 포함하여 CNC 기계 및 3D 프린터에 사용되는 모든 크기와 스타일의 선형 가이드를 흔히 볼 수 있습니다.이러한 응용 분야에서 선형 슬라이드는 종종 기계 내부에 도구 또는 베이스 플레이트를 배치하는 데 사용됩니다.작동이 다른 구성 요소에 의해 수행되는 동안 선형 가이드는 도구 또는 베이스 플레이트의 무게를 지탱하고 작동 구성 요소를 부적절한 하중으로부터 보호합니다.선형 가이드는 갠트리(직교라고도 함) 로봇 및 오버헤드 운송 시스템과 같은 로봇 애플리케이션 및 설계에도 사용됩니다.무거운 하중을 지지하고 부드러운 직선 운동을 보장하기 위해 선형 가이드가 사용되는 애플리케이션이 많이 있습니다.
| 모델 | 조합 사이즈(mm) | 블록 크기(mm) | 슬라이드 레일 사이즈(mm) |
슬라이드 레일용 고정 볼트 크기 |
기본 동적 고정 하중 | 기본 고정 고정 하중 | 허용 정적 모멘트 | 무게 | ||||||||||||||||||||||
|
씨 kN^n |
의원 kNf |
내 kNF |
차단하다 킬로그램 |
미끄러지 다 kg/n |
||||||||||||||||||||||||||
| 시간 | 시간나 | N | 여 | 비 | 비나 | 씨 | 리 | 엘 | 케이나 | G | Mxl | 티 | h2 | h3 | 여아르 자형 | 시간아르 자형 | 디 | 시간 | 디 | 피 | 이자형 | (mm) | C(kN) | 공동(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26시 48분 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
리니어 가이드 및 리니어 가이드 블록 주문 팁:
(1) 리니어 가이드의 폭을 알려주십시오: 예: 9mm
(2) 선형 가이드 블록의 크기 코드(pls)는 무엇입니까?예: MGN9C, HGH15CA 등
(3) 필요한 리니어 가이드 길이는 얼마이며 하나의 리니어 가이드에 몇 개의 가이드 블록이 있습니까?예: MNG91R80MM;80mm 리니어 가이드에 블록 1개
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
리니어 가이드 HG 시리즈의 장점:
1. 고정밀 슬라이딩 유닛 시스템을 완성하고 편향 없이 이동할 수 있습니다.
2. 장수명 사용.
3. 신속한 배송 및 좋은 서비스.
4.큰 주식낮은 배치 도매.
5. ISO9001:2008
6. 경쟁력 있는가격, 좋은 품질, 빠른 배송.
7.빠른 응답이메일을 보내거나 질문을 신속하게 해결합니다.
8. 정직한 협력과 서비스.
