중하중 선형 슬라이드 레일

원래 장소	중국
브랜드 이름	ZANE
인증	CE，ISO
모델 번호	GHH-CA/GHH-HA

제품 상세정보

상품명:

선형 가이드웨이 철도

특징:

저소음,고 정밀도, 장수

블록:

표준 또는 플랜지

부하형:

천식 로드, 저 부하, 매체 부하

신청:

자동화 라인 철도

가이드 길이:

당신의 요구에 따르면

구조:

가동 레일 + 슬라이드블록

성능:

높은 런링 성능

강조하다:

HGH45 선형 슬라이드 레일

중하중 선형 슬라이드 레일

블록 세트가 있는 cnc 선형 가이드

제품 설명

블록 세트 고정밀 선형 레일 슬라이드 HGH45 cnc 선형 가이드

선형 가이드 정확도를 선택하는 방법

재순환 선형 가이드를 선택할 때 크기, 예압 및 정확도를 포함하여 지정해야 하는 몇 가지 기준이 있습니다.그리고 "정확도"라는 용어는 흔히 일반적인 의미로 사용되지만 순환 볼 또는 롤러 가이드를 언급할 때 다섯 가지 특성을 나타냅니다.

레일 및 블록 어셈블리의 높이 허용 오차
동일한 레일에 있는 여러 블록 사이의 허용 높이 차이
레일 및 블록 어셈블리의 폭 공차
동일한 레일에 있는 여러 블록 간의 허용 가능한 너비 차이
레일과 블록의 기준 모서리 사이의 평행도

모델	조합 사이즈(mm)			블록 크기(mm)												슬라이드 레일 사이즈(mm)							슬라이드 레일용 고정 볼트 크기	기본 동적 고정 하중	기본 고정 고정 하중	허용 정적 모멘트			무게
																										씨 kN^n	의원 kNf	내 kNF	차단하다 킬로그램	미끄러지 다 kg/n
	시간	시간나	N	여	비	비나	씨	리	엘	케이나	G	Mxl	티	h2	h3	여아르 자형	시간아르 자형	디	시간	디	피	이자형	(mm)	C(kN)	공동(kN)
GHH15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	10	5.3	M4x5	6	7.95	7.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11.38	25.31	0.17	0.15	0.15	0.18	1.45
GHH20CA	30	4.6	12	44	32	6	36	50.5	77.5	12.25	12	M5x6	8	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38	0.27	0.27	0.30	2.21
GH20HA							50	65.2	92.2	12.6														21.18	48.84	0.48	0.47	0.47	0.39
GHH25CA	40	5.5		48	35	6.5	35	58	84	16.8	12	M6x8	8	10		23	22	11	9	7	60	20	M6x20	26.48	56.19	0.64	0.51	0.51	0. 51	3.21
GH25HA			12.5				50	78.6	104.6	19.6														32. 75	76.00	0.87	0.88	0.88	0.69
GHH30CA	45	6	16	60	40	10	40	70	97.4	20.25	12	M8xl0	8.5	9.5		28	26	14	12	9	80	20		38.74	83.06	1.06	0.85	0.85	0.88	4. 47
GH30HA							60	93	120.4	21.75					13.8								M8x2ij	47.27	110.13	1.40	1.47	1.47	1.16
GHH35CA	55		18	70	50	10	50	80	112.4	20.6	12			16	19.6	34	29	14	12	9	80	20		49.52	102.87	1.73	1.20	1. 20	1.45	6. 30
GH35HA		1.5					72	105.8	138.2	22.5		M8xl2												60.21	136.31	2.29	2.08	2.08	1.92
GHH45CA	70	9.5		86	60	13	60	97	139.4	23		M10xl7	16			45	38	20	17	14	105		M12x35	77.57	155.93	3.01	2.35	2.35	2.73	10.41
GHH45HA			20.5				80	128.8	171.2	28.9				L8.	30.5							22.5		94.54	207.12	4.00	4.07	4.07	3.61
GHH55CA	80			100	75		75	117.7	166.7	27.35		M12xl8		22	29	53	44	23	20	16	120	30	M14x45	114.44	227. 81	5.66	4.06	4.06	4.17	15.08
GH55HA		13	23. 5			12. 5	95	155.8	204.8	36.4	12.9													139.35	301.26	7.49	7.01	7.01	5.49
GHH65CA	90	15		126	76	25	70	144.2	200.2	43.1			25	15	15	63	53	26	22	18	150	35	M16x50	163.63	324.71	10.02	6.44	6.44	7.00	21.18
GH65HA			31.5				120	203.6	259.6	47.8	12.9	M16x20												208.36	457.15	14.15	11.12	11.12	9.82

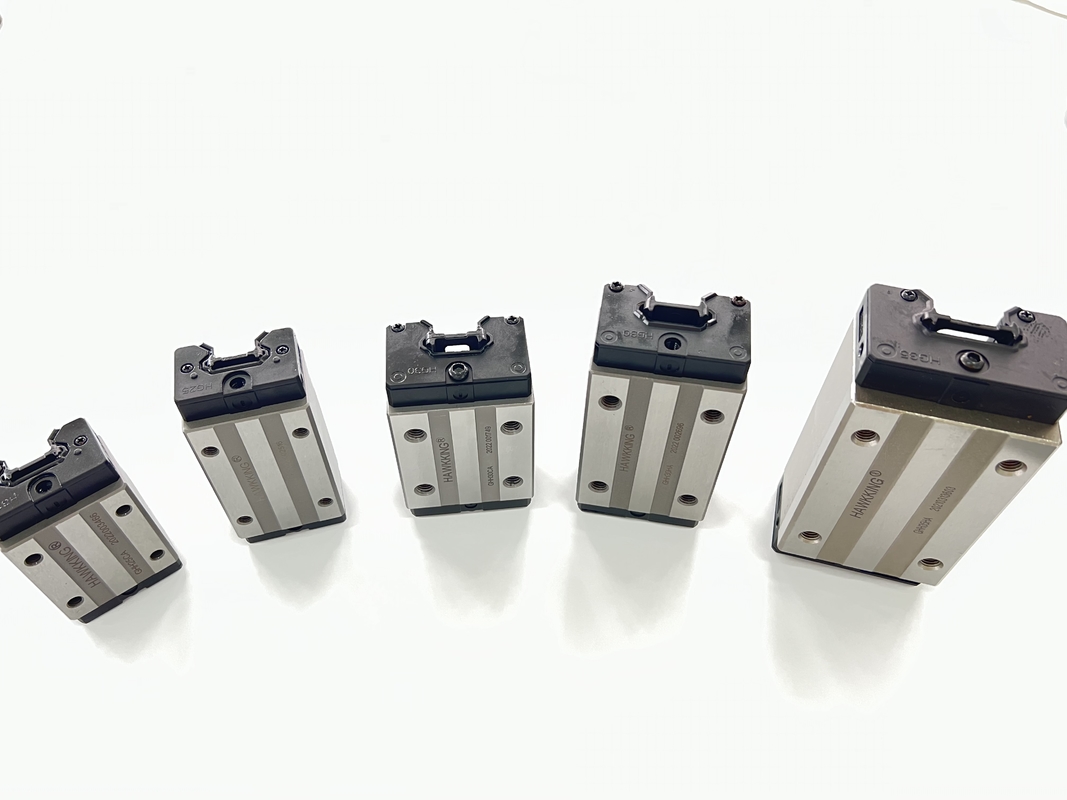

중하중 선형 슬라이드 레일 0

중하중 선형 슬라이드 레일 1

선형 가이드 및 선형 가이드 블록 주문 팁:

(1) 선형 가이드의 너비를 알려주십시오: 예: 9mm

(2) 리니어 가이드 블록, pls의 크기 코드는 무엇입니까?예: MGN9C, HGH15CA 등

(3) 필요한 선형 가이드 길이는 얼마이며 하나의 선형 가이드에 몇 개의 가이드 블록이 있습니까?예: MNG91R80MM;80mm 선형 가이드의 블록 1개

선형 가이드를 생산할 수 있는 모든 유형:

HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC

HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA

HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC

HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA

EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA

EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA

선형 가이드 HG 시리즈의 장점:

1. 고정밀 슬라이딩 유닛 시스템을 완성하고 편향 없이 이동할 수 있습니다.

2. 긴 수명 사용.

3. 신속한 납품 및 좋은 서비스.

4.큰 주식그리고 낮은 배치 도매.

5. ISO9001:2008

6. 경쟁력 있는가격, 좋은 품질, 빠른 배송.

7.빠른 응답이메일을 보내거나 질문을 신속하게 해결합니다.
